Actividades

Práctica I

Compara las diferencias y similitudes entre una jeringa y un cilindro neumático.

Grafica los componentes

Diferencias y similitudes.

Práctica II

Has un sistema neumático con dos jeringas iguales y una manguerita (Tipo pecera). Razona y explica lo que sucede, al accionar las dos jeringas en distinto tiempo y las dos jeringas a la vez. Grafica el sistema.

Componentes

Esquema del montaje:

Explicación

Práctica III

Realiza la siguiente actividad.



Seleccionar dos jeringas de diferente grosor y un tubo flexible.

Llenar con agua ambas jeringas por la mitad y el tubo flexible por completo.

Unir las boquillas de las jeringas con el tubo flexible o manguera. Este paso debe hacerse con sumo cuidado, vigilando que el agua del tubo no se salga y así evitar burbujas de agua.

Pegar y sellar las boquillas con el tubo flexible, utilizando la pega o el silicón.





 Ten cuidado de no tapar la manguera, sino de pegar por fuera ambas extremidades (la de la boquilla y la manguera).



Si todo va bien será mucho más fácil presionar una de las jeringas y la otra será menos fácil de presionar. Razona y explica que sucedió al accionar las jeringas en cada caso. Grafica el sistema.



Práctica IV

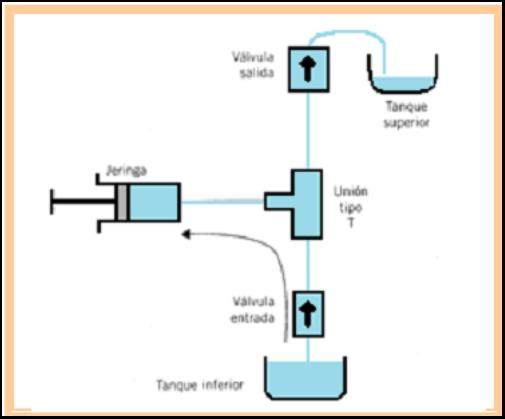

Construye el siguiente sistema, con una jeringa, una manguerita, una (T) de pecera , dos válvulas de paso (Llaves de paso) y dos botellas de plástico cortadas que simulen los tanques. Razona y saca una conclusión de su funcionamiento.

Posibles aplicaciones del montaje:

CUESTIONES:



1.- ¿Qué función crees que realiza cada elemento del sistema?
