Practica V

Construye una prensa hidráulica modelo escala, siguiendo estos pasos:

Materiales.

· Dos jeringas de diámetro distinto.

· Tabla de madera de 40 x 10 x 1 cm.

· 40 cm de manguera de diámetro ajustado a los de las jeringas.

· Clavos.

· Agua.

Construcción

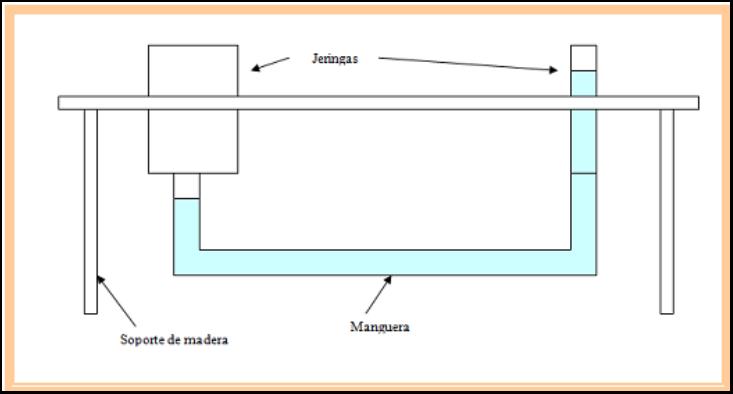

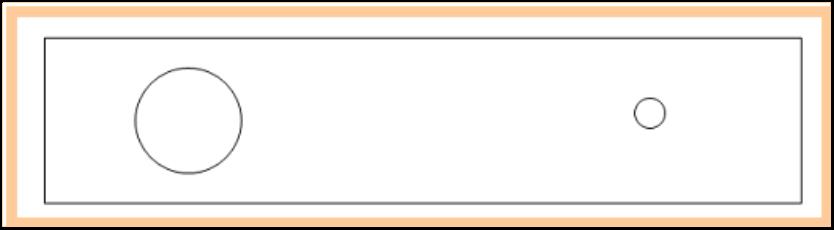

Perforar una tabla de madera de unos 40 x 10 cm, de manera que las jeringas se ajusten perfectamente a los orificios. Clavar y encolar dos soportes de madera a los extremos de esta tabla a modo de una mesa (ver figuras).

Una vez las jeringas estén puestas en los orificios, se deben unir por medio de una manguera de unos 40 cm de largo y un diámetro de ancho, con tal que sus extremos se unan con los extremos de las jeringas.

Llenar con agua las jeringas, de tal manera que la de menor diámetro quede con bastante agua, y la de mayor diámetro tenga muy poca. La idea es que cuando se aplique una fuerza sobre la jeringa menor, el agua se desplace por la manguera y pueda entrar en la jeringa mayor levantando el “pistón” de ésta.

Explica el funcionamiento del dispositivo.

Posibles aplicaciones del montaje:

Practica VI

Mando directo de un cilindro de simple efecto a través de una válvula 3/2 NC de accionamiento manual y retorno por muelle. (Al pulsar la válvula el vástago sale y permanece en esa posición hasta que soltamos la válvula)

Componentes e instrumentación:

Esquema del montaje:

Posibles aplicaciones del montaje:

CUESTIONES:

1.- ¿Qué función realiza la unidad de mantenimiento?

2.- ¿Por dónde sale el aire del cilindro cuando pulsamos la válvula? ¿Y al soltar la válvula?

3.- ¿Qué desventaja supone el muelle del cilindro frente a un cilindro de doble efecto?

Practica VII

Pulsador con enclavamiento y cilindro de doble efecto: cuando accionamos el pulsador el vástago sale y permanece así todo el tiempo que deseemos incluso sin pulsar el mando; si queremos realizar la carrera de retroceso debemos soltar el enclavamiento del pulsador.

Componentes e instrumentación:

Esquema del montaje:

Posibles aplicaciones del montaje:

CUESTIONES:

1.- ¿Cuál es la función del enclavamiento del pulsador?

2.- ¿Qué ventaja presenta el cilindro de doble efecto sobre el de simple efecto?

3.- ¿Por dónde sale el aire en el cilindro cuando esta el pulsador accionado?
