Este tipo de soldadura por puntos tiene gran importancia en la industria moderna, sobre todo en chapa fina. Se emplea en la fabricación de carrocerías de automóviles, electrodomésticos (por ejemplo, heladeras), y en las industrias eléctrica y de juguetería.

Existen algunas variantes de la soladura por puntos: por puntos individuales, por puntos múltiples, bilateral, unilateral, etc.

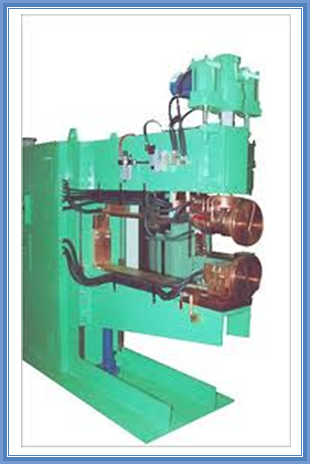

Por costura. La soldadura eléctrica por costura se basa en el mismo principio que la soldadura por puntos, pero en este caso las puntas de los electrodos se sustituyen por rodillos, entre los cuales y, presionadas por el borde de éstos, pasan las piezas a soldar.



Soldadura por resistencia eléctrica



Este tipo de soldadura se basa en el efecto Joule: el calentamiento se produce al pasar una corriente eléctrica a través de la unión de las piezas. El calor desprendido viene dado por la expresión:



Q = 0,24 x I2 x R x. t



Siendo:



Q = calor (en calorías).

I = intensidad de corriente eléctrica (en amperios).

R = resistencia (en ohms) al paso de la corriente eléctrica.

t = tiempo (en segundos).

La soldadura por resistencia puede realizarse de las siguientes maneras:

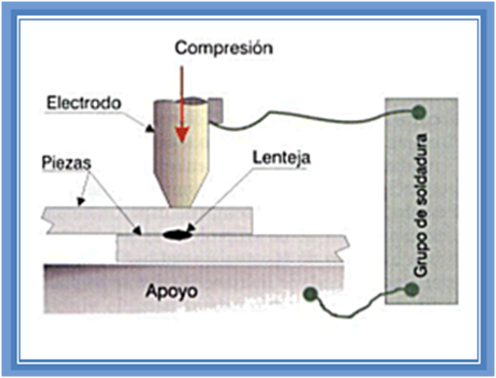

Por puntos. Las piezas -generalmente chapas- quedan soldadas por pequeñas zonas circulares aisladas y regularmente espaciadas que, debido a su relativa pequeñez, se denominan puntos.

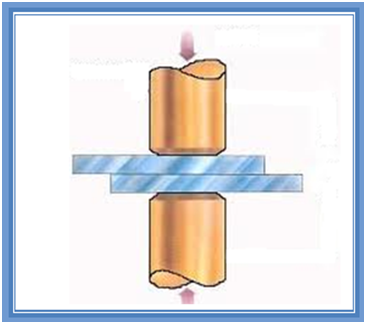

Las chapas objeto de unión se sujetan por medio de los electrodos y, a través de ellos, se hace pasar la corriente eléctrica para que funda los puntos. Cuando se solidifican, la pieza queda unida por estos puntos, cuyo número dependerá de las aplicaciones y de las dimensiones de las chapas que se unen.

Los electrodos suelen ser de aleación de cobre y aplican una fuerza constante a las superficies a unir a una velocidad controlada. La corriente de soldadura es normalmente emitida en impulsos para dar una serie de puntos discretos, pero puede ser continua para ciertas aplicaciones de alta velocidad donde las diferencias de otro modo podrían producir problemas. Esta corriente de soldadura se puede aplicar cuando los electrodos están en movimiento o una vez están parados.
