Ahora definiremos los cuatro factores importantes antes mencionados.



Longitud del arco eléctrico: es la distancia entre la punta del electrodo y la pieza de metal a soldar. Se deberá mantener una distancia correcta y lo mas constante posible.



Angulo del electrodo respecto a la pieza: El electrodo se deberá mantener en un ángulo determinado respecto al plano de la soldadura. Este ángulo quedará definido según el tipo de costura a realizar, por las características del electrodo y por el tipo de material a soldar.



Velocidad de avance: Para obtener una costura pareja, se deberá procurar una velocidad de avance constante y correcta. Si la velocidad es excesiva, la costura quedará muy débil, y si es muy lenta, se cargará demasiado material de aporte.



 Corriente eléctrica: Este factor es un indicador directo de la temperatura que se producirá en el arco eléctrico. A mayor corriente, mayor temperatura. Si no es aplicada la corriente apropiada, se trabajará fuera de temperatura. Si no se alcanza la temperatura ideal (por debajo), el aspecto de la costura puede ser bueno pero con falta de penetración. En cambio, si se trabaja con una corriente demasiado elevada, provocará una temperatura superior a la óptima de trabajo, produciendo una costura deficiente con porosidad, grietas y salpicaduras de metal fundido.



Para formar el arco eléctrico entre la punta del electrodo y la pieza se utilizan dos métodos, el de raspado o rayado y el de golpeado.

El de rayado consiste en raspar el electrodo contra la pieza metálica ya conectada al potencial eléctrico del equipo de soldadura (pinza de tierra conectada). El método de golpeado es, como lo indica su denominación, dar golpes suaves con la punta del electrodo sobre la pieza en sentido vertical. En ambos casos, se formará el arco cuando al bajar el electrodo contra la pieza, se produzca un destello lumínico. Una vez conseguido el arco, deberá alejarse el electrodo de la pieza unos 6 mm para así poder mantenerlo. Luego disminuir la distancia a 3 mm (distancia correcta para soldar) y realizar la soldadura. Si el electrodo no se aleja lo suficiente, se fundirá con la pieza, quedando pegado a ella.

Ahora explicaremos como realizar costuras, ya que resultan básicas e imprescindibles en la mayor parte de las operaciones de soldadura.



Repasemos los pasos a seguir.



1.   Ubicar firmemente las piezas a soldar en la posición correcta.

2.   Tener a mano varios electrodos para soldar. Colocar uno en el porta electrodo.

3.   Colocarse la ropa y el equipo de protección.

4.   Regular el amperaje correcto en el equipo de soldadura y encenderlo.

5.   Ubicarse en la posición de soldadura correcta e inicie el arco.

6.   Mover el electrodo en una dirección manteniendo el ángulo y la distancia a la pieza.

7.   Se notará que conforme avance la soldadura, el electrodo se irá consumiendo, acortándose su longitud. Para compensarlo, se deberá ir bajando en forma paulatina la mano que sostenga el porta electrodo, manteniendo la distancia a la pieza.

8. Tratar de mantener una velocidad de traslación uniforme. Si se avanza muy rápido, se tendrá una soldadura estrecha. Si se avanza muy lento, se depositará demasiado material.



Resulta imprescindible realizar la máxima práctica posible sobre las técnicas de costuras o cordones. Una forma de autoevaluar si se consiguió tener un dominio del sistema de soldadura es realizar costuras paralelas sobre una chapa metálica. Si se logran costuras rectas que conserven el paralelismo sin realizar trazados previos sobre la chapa, se puede decir que ya se ha conseguido un avance apreciable sobre este tema.

Se debe tener un total dominio de las costuras paralelas para poder realizar trabajos de relleno (almohadillado) y/o reconstrucción.

Cordones y costuras paralelas.

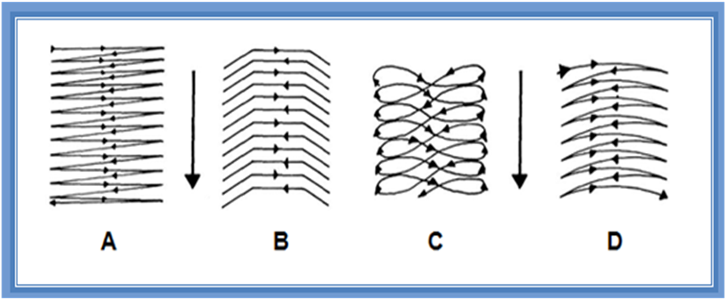

Cuando se aporta metal aplicando el sistema de arco protegido, resulta común querer realizar una soldadura más ancha que un simple cordón (sólo movimiento de traslación del electrodo). Para ello, se le agrega al movimiento de avance del electrodo (movimiento de traslación) un movimiento lateral (movimiento oscilatorio). Existen varios tipos de oscilaciones laterales. Cualquiera sea el movimiento elegido o aplicado, deberá ser uniforme para conseguir con ello una costura cerrada, y así facilitar el desprendimiento de la escoria una vez finalizada la soldadura. A continuación se detallan los cuatro movimientos clásicos. De los movimientos ilustrados, el de aplicación más común es el mencionado con la letra A, aunque los movimientos C y  D resultan más efectivos para realizar soldaduras en metales de mayor espesor

Movimientos del electrodo para realizar una costura

Luego de que hayas realizado una práctica intensiva de lo hasta ahora detallado, podemos describir las técnicas de rellenado (almohadillado) o reconstrucción. Es importante tener un dominio de las técnicas explicadas hasta aquí porque el relleno y reconstrucción requiere de capas sucesivas de soldadura.

Para que el trabajo quede bien realizado, se deberá procurar evitar poros en las costuras en donde pueden quedar atrapados restos de escoria de la capa anterior.



Relleno de piezas



Esta técnica se utiliza en el relleno o reconstrucción de partes gastadas (ejes, vástagos, pistones, etc.). Se van sumando capas sucesivas de soldadura hasta llegar a la altura de relleno necesaria. Las capas entre sí deberán estar rotadas 90°, y de esta forma se logra una superficie más lisa y se limita la posibilidad de que queden poros en la capa de relleno. Cuando se realiza el relleno en las cercanías de los bordes de la pieza, el aporte de soldadura tiende a “derramarse”. Para evitar este efecto, se utilizan como límites placas de cobre o grafito sujetas al borde a rellenar. La placa puesta como límite no interviene ni se funde por los efectos del calor producido en el proceso de soldadura.
