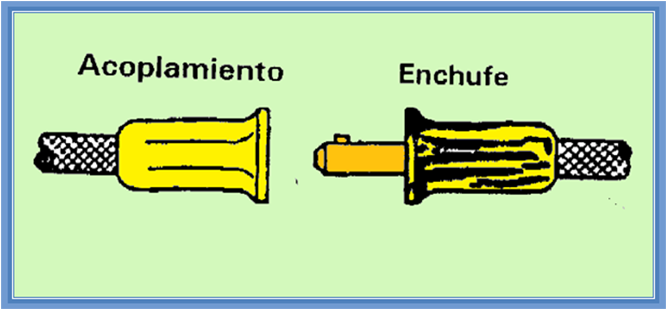

Conectores. Facilitan la conexión o desconexión de los cables cuando la actividad lo requiera.

Acoplamientos. Se utilizan para prolongar los cables de la soldadura.

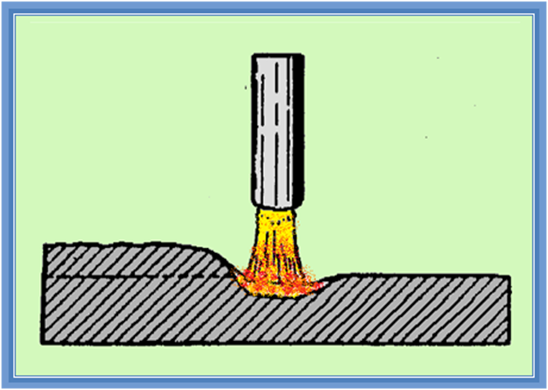

Principio de Arco Eléctrico

Cuando la punta del electrodo choca con el metal base, se enciende el arco y se derrite (funde) el electrodo y el metal, formando una unión llamada “soldadura”.

Principios eléctricos básicos necesarios para soldadura

Tensión Eléctrica. Es la fuerza o empuje que provoca el movimiento de electrones a través de los cables que salen de la máquina de soldar. Su unidad es el Volt y se mide con un instrumento llamado Voltímetro.

Intensidad de Corriente Eléctrica. Es la cantidad de corriente eléctrica que va a circular por los cables de soldar en una unidad de tiempo. Se mide con un instrumento llamado Amperímetro.

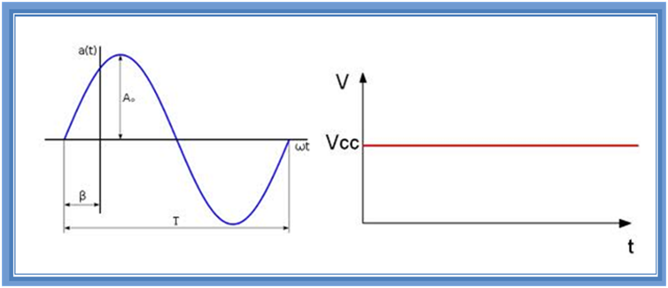

Clases de Corriente Eléctrica.

Corriente Alterna (CA). La característica principal de una corriente alterna es que durante un instante de tiempo un polo es negativo y el otro positivo, mientras que en el instante siguiente las polaridades se invierten tantas veces como ciclos por segundo o hertz posea esa corriente. No obstante, aunque se produzca un constante cambio de polaridad, la corriente siempre fluirá del polo negativo al positivo, tal como ocurre en las fuentes de FEM que suministran corriente directa.

Corriente Continua (DC). Se genera a partir de un flujo continuo de electrones (cargas negativas) siempre en el mismo sentido, el cual es desde el polo negativo de la fuente al polo positivo. Al desplazarse en este sentido los electrones, los huecos o ausencias de electrones (cargas positivas) lo hacen en sentido contrario, es decir, desde el polo positivo al negativo.

En la corriente continua es necesario conocer la polaridad.

Polaridad

Es la dirección de circulación de la corriente eléctrica en el circuito de soldadura.

Clases de Polaridad

Directa o Normal. Es cuando el cable del porta electrodo se conecta al polo negativo (-) de la máquina de soldar y el cable de tierra al polo positivo (+). Se usan principalmente para electrodos del tipo rutílico.

Indirecta o Invertida. Es cuando el cable del porta electrodo es conectado al polo positivo (+) de la máquina de soldar y el cable de tierra al polo negativo (-). Se utilizan principalmente en los electrodos básicos.
