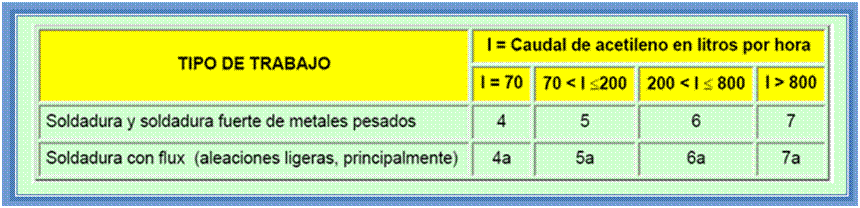

Tabla 1



Escalonado de protección que debe utilizarse en operaciones de soldadura y soldadura fuerte con gas

Notas:



Cuando en la soldadura con gas se emplea un flux la luz emitida por la fuente es muy rica en luz monocromática correspondiente al tipo de flux empleado. Para suprimir la molestia debida a esta emisión monocromática, se recomienda utilizar filtros o combinaciones de filtros que tengan una absorción selectiva según el tipo de flux empleado. Los filtros indicados con letra “a” cumplen estas condiciones.

Según las condiciones de uso, puede emplearse la escala inmediatamente superior o inferior

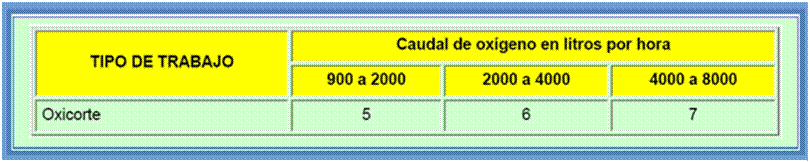

Tabla 2. Escalonado de protección que deben utilizar se en operaciones de oxicorte

Notas



Según las condiciones de uso, puede emplearse la escala inmediatamente superior o inferior

Los valores de 900 a 2000 y de 2000 a 8000 litros por hora de oxígeno corresponden muy aproximadamente al uso de orificios de corte de 1,5 y 2 mm de diámetro, respectiva mente.

Será muy conveniente el uso de placas filtrantes fabricadas de cristal soldadas que se oscurecen y aumentan la capacidad de protección en cuanto se enciende el arco de soldadura; tienen la ventaja que el oscurecimiento se produce casi instantáneamente. Las pantallas o gafas deben ser reemplazadas cuando se rayen o deterioren.

Para prevenir las quemaduras por salpicaduras, contactos con objetos calientes o proyecciones, deben utilizarse los equipos de protección individual.



Exposición a humos y gases



Siempre que sea posible se trabajará en zonas o recintos especialmente preparados para ello y dotados de sistemas de ventilación  general y extracción localizada suficientes para eliminar el riesgo.

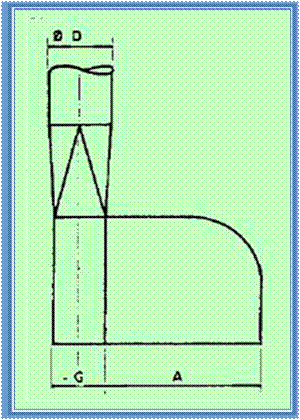

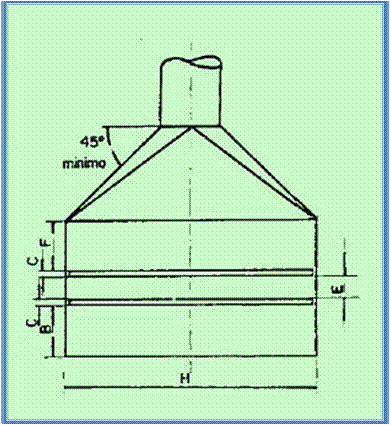

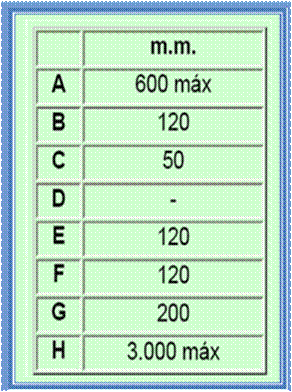

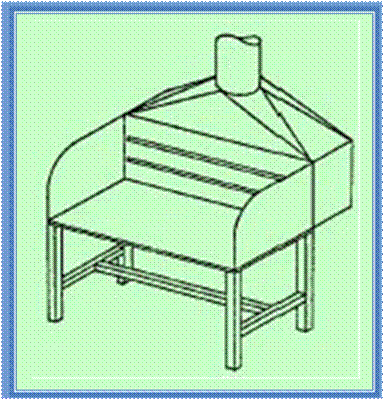

Es recomendable que los trabajos de soldadura se realicen en lugares fijos. Si el tamaño de las piezas a soldar lo permite es conveniente disponer de mesas especiales dotadas de extracción localizada lateral. En estos casos se puede conseguir una captación eficaz mediante una mesa con extracción a través de rendijas en la parte posterior.





El caudal de aspiración recomendado es de 2000 m3/h por metro de longitud de la mesa. La velocidad del aire en las rendijas debe ser como mínimo de 5 m/s. La eficacia disminuye mucho si la anchura de la mesa rebasa los 60 o 70 cm. La colocación de pantallas en los extremos de la mesa mejora la eficacia de la extracción.

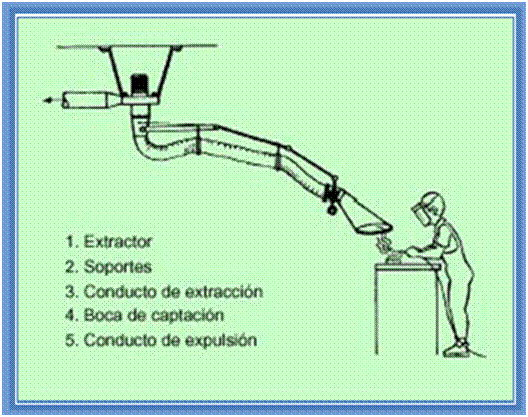

Cuando es preciso desplazarse debido al gran tamaño de la pieza a soldar se deben utilizar sistemas de aspiración desplazables. El caudal de aspiración está relacionado con la distancia entre el punto de soldadura y la boca de aspiración.

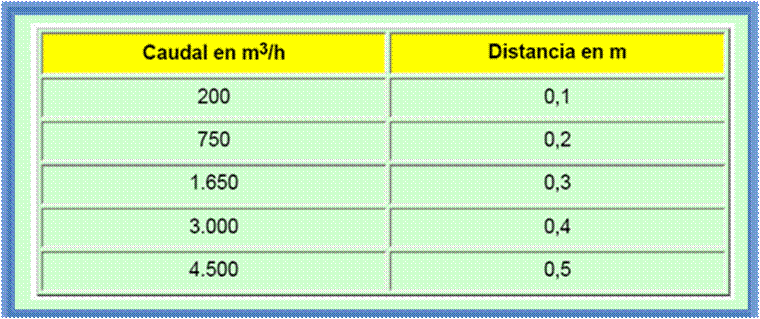

Relación entre el caudal de aspiración y la distancia al punto de soldadura de la boca de aspiración.
