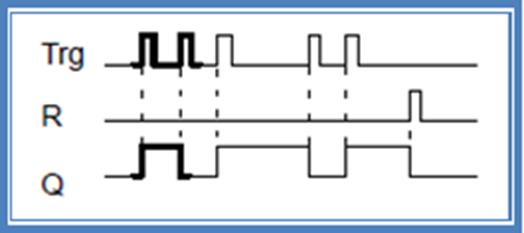

Diagrama de temporización

El sector del diagrama de temporización representado en negrita aparece también en el símbolo para el relé de impulsos.

Descripción de la función

Cada vez que pasa de 0 a 1 el estado en la entrada Trg, la salida Q cambia su estado, es decir, que es activada o desactivada.

A través de la entrada R se repone el relé de impulsos a su estado inicial, es decir, que la salida se conmuta a 0.

Tras un corte de tensión se repone el relé de impulsos y se conmuta la salida Q a 0, si no estuviera activada la remanencia.

Ejemplo de aplicación

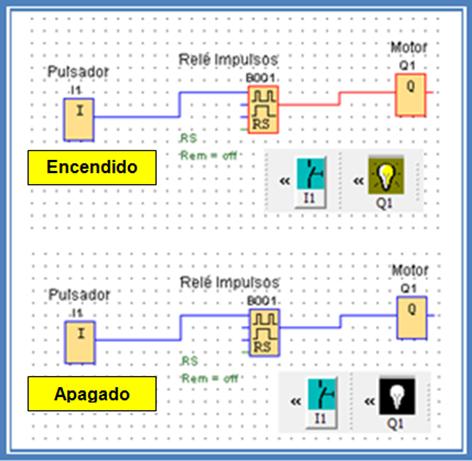

Supongamos un motor eléctrico “Q1”, el cual arrancaremos y pararemos, utilizando un pulsador de arranque/parada “I1”. Al accionar el pulsador el motor comenzara su marcha y al pulsarlo nuevamente, el mismo se detendrá.  Para esto es necesario conectar “I1” a la entrada “Trg” de un “Relé de Impulso”, cuya salida estará conectada a “Q2” “Motor Eléctrico”.

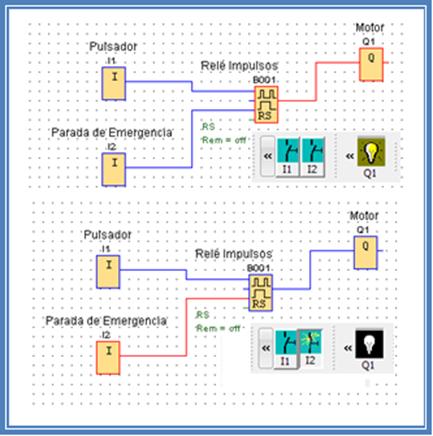

Si deseamos mejorar este sistema, le podemos agregar un pulsador “I2” de parada de emergencia a la entrada “R” del “Relé de Impulso”, con el cual detendremos inmediatamente la marcha del motor “Q2”, en el caso de algún posible inconveniente.

Reloj de temporización

Descripción breve

Se pueden parametrizar hasta tres ventanas de tiempo con la salida activada.

El reloj de temporización se prevé sólo en las variantes de LOGO con la designación C (clock = reloj), p.ej. LOGO 230RC.

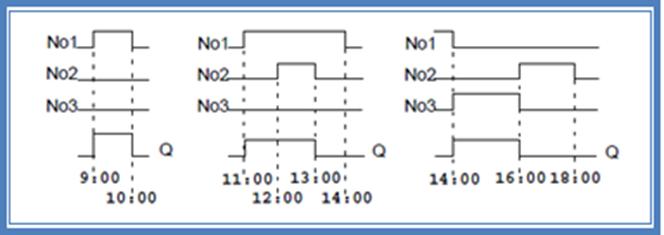

Diagramas de temporización (3 ejemplos)

Descripción de la función

Cada reloj de temporización tiene tres levas de ajuste, cada una de las cuales permite parametrizar una ventana de tiempo.

Mediante las levas determina Ud. los instantes de activación y de desactivación. El reloj de temporización conecta una salida en un instante de activación si la misma no estuviese conectada aún. El reloj de temporización desconecta una salida en un instante de desactivación si la misma no estuviese desconectada aún.

Si Ud. indica para un reloj de temporización la activación y la desactivación a la misma hora, pero en levas diferentes, resultará una contradicción. En tal caso, la leva 3 tendrá preferencia sobre la leva 2 y ésta, a su vez, sobre la leva 1.

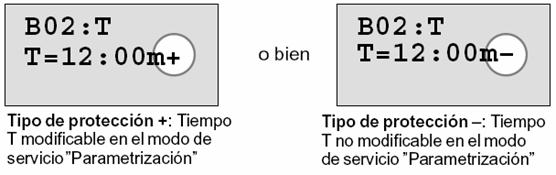

Ventana de parámetros

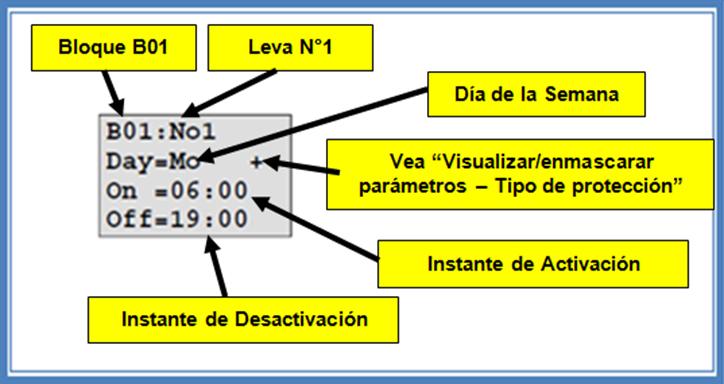

Aspecto de la ventana de parámetros p.ej. para la leva No1:

Día de la semana

Podrás ajustar el día de la semana del siguiente modo:

Horas de conmutación

Es posible cualquier instante entre las 00:00 y las 23:59 horas

Es posible cualquier instante entre las 00:00 y las 23:59 horas

Ajuste del reloj de temporización

Las horas de activación/desactivación se introducen como sigue:

Reloj de temporización: Ejemplos

El reloj de temporización permite combinar discrecionalmente varias horas de activación y desactivación.

He aquí algunos ejemplos:

Ejemplo 1

La salida del reloj debe estar activada cada día (es decir, desde el lunes al domingo) entre las 08:00 y las 13:00 horas:

Ejemplo 2

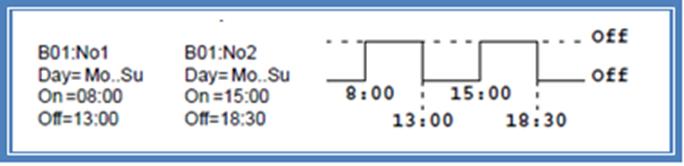

La salida del reloj debe estar activada cada día entre las 08:00 y las 13:00 horas y entre las 15:00 y las 18:30 horas. A tal efecto se requieren 2 levas:

Ejemplo 3

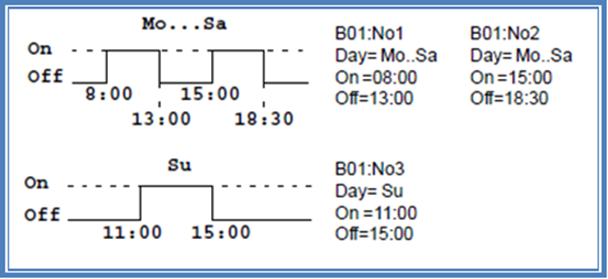

La salida del reloj debe estar activada diariamente desde el lunes al sábado entre las 08:00 y las 13:00 horas y entre las 15:00 y las 18:30 horas. Además, la salida debe estar activada los domingos entre las 11:00 y las 15:00 horas. A tal efecto se requieren 3 levas:

Ejemplo 4

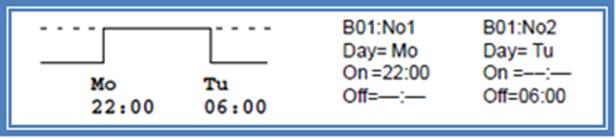

La salida del reloj debe activarse el lunes a las 22:00 horas y desactivarse el martes a las 6:00 horas.

Anterior

Ejemplo de aplicación

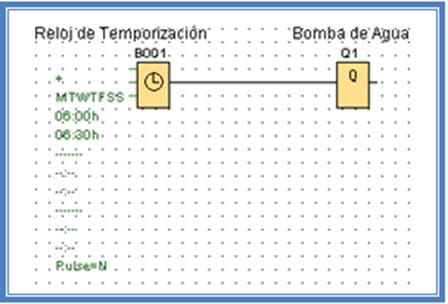

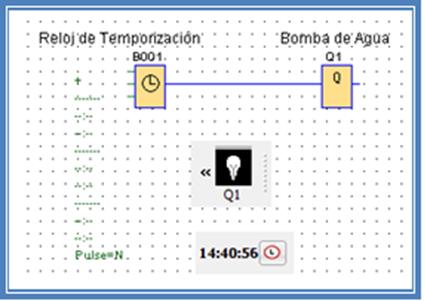

Supongamos un sistema de riego, el cual posee una bomba de agua “Q1” que deberán encender todos los días en dos horas determinadas y por un tiempo establecido.  Para esto utilizaremos un “Reloj de Temporización”, el cual programaremos para dicha acción.

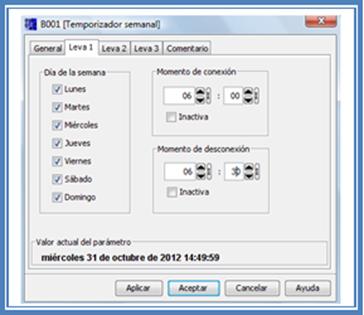

Supongamos que en principio, deseamos que el sistema encienda a las 06:00 hs de la mañana y permanezca encendida durante 30 minutos. Por lo tanto programaremos en la “Leva 1”, la conexión (06:00) y la desconexión (06:30).

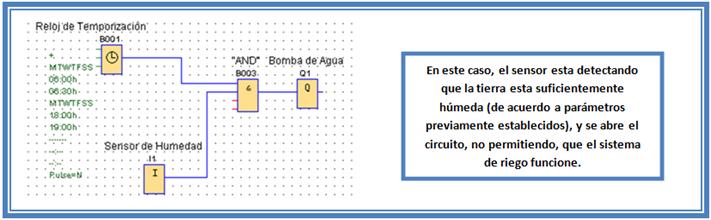

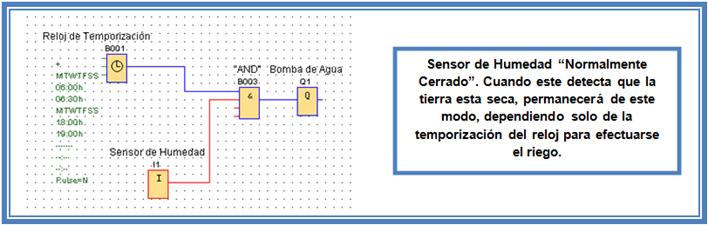

Este tipo de automatización, es a lazo abierto, ya que el sistema no recibe ninguna información del medio. Supongamos que deseamos que el sistema tenga en cuenta, el factor humedad de la tierra a regar, para ello necesitaremos agregar al sistema la función lógica “AND” y un sensor de humedad “I1” el cual detectara la humedad de la tierra y permitirá o no, que la bomba encienda o prosiga su marcha.
