Reglas fundamentales para operar con LOGO



Pulsación simultanea

Los circuitos se introducen en el modo de servicio ”Programación”.

A este modo de servicio se llega pulsando simultáneamente 3 teclas. (OK-Flecha Derecha-Flecha Izquierda).

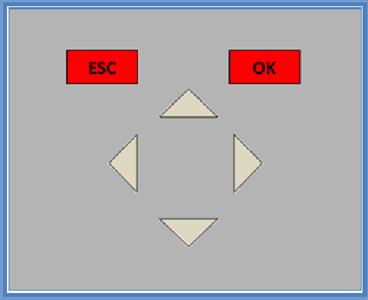

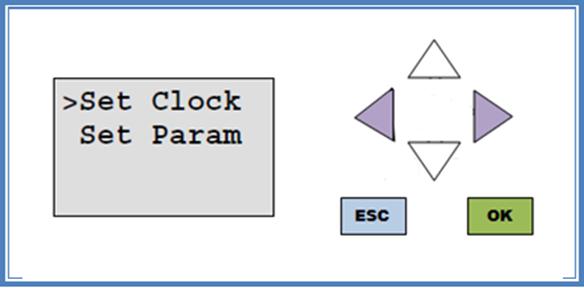

Los valores de los tiempos y parámetros se modifican en el modo de servicio ”Parametrización”. A este modo de servicio se llega pulsando simultáneamente las 2 teclas ESC y OK.

Salidas y entradas

Cada circuito debe introducirse siempre desde la salida hacia la entrada.

Es posible enlazar una salida con varias entradas, pero no conectar varias salidas a una entrada.

Dentro de una ruta del programa no se puede enlazar una salida con una entrada precedente. Para tales retroacciones internas (recursiones) es necesario intercalar marcas o salidas.



Cursor y posicionamiento del cursor



Para introducir un circuito rige lo siguiente:

Si el cursor se representa subrayado, Ud. puede posicionarlo:

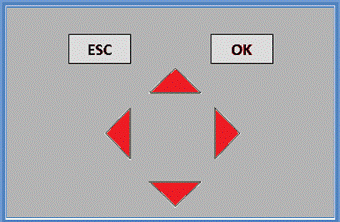

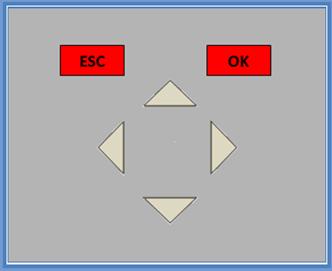

Pulse las teclas (Flecha Derecha-Flecha Izquierda, Flecha hacia Arriba y Flecha hacia Abajo) para desplazar el cursor dentro del circuito.

Cambie a “elegir borne/bloque” pulsando OK. Termine la introducción del circuito pulsando ESC.

Si el cursor se representa enmarcado, deberá Ud. elegir un borne/bloque- Pulse las teclas (Flecha Arriba-Flecha Abajo) para elegir un borne o un bloque.

Confirme la selección pulsando OK. Pulse ESC para retroceder un paso.

Planificación

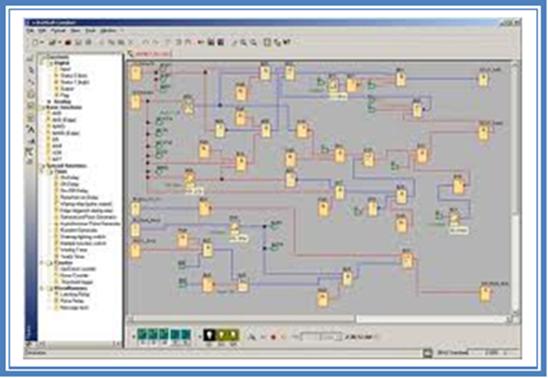

Antes de introducir un circuito, debería Ud. dibujarlo íntegramente en papel, o bien programar LOGO directamente mediante LOGO Soft o LOGO Soft Comfort.

LOGO puede almacenar sólo programas completos. Si no se introduce por completo un circuito, LOGO no puede abandonar el modo de servicio Programación.

Conjunto de los menú Logo



Modo de servicio “Programación”



Modo de servicio “Parametrización”



Menú de parametrización

Introducción y arranque del programa



Una vez diseñado un circuito si desea introducirse en el  LOGO, se procederá conforme el ejemplo siguiente.



Conmutación al modo de servicio “Programación”

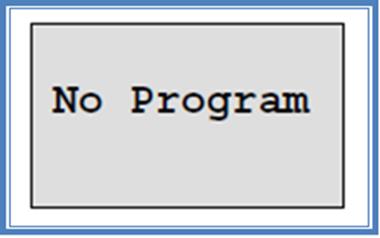

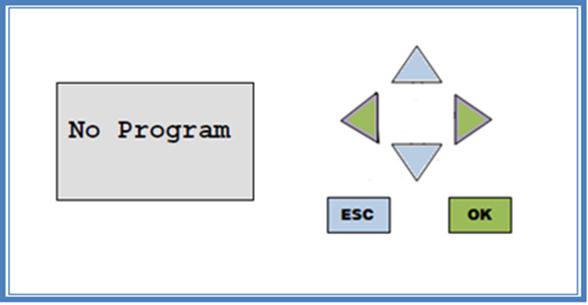

Una vez conectado LOGO a la red y aplicado tensión al mismo. En el display aparece ahora lo siguiente:

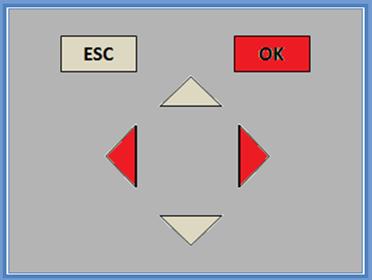

Conmute LOGO al modo de servicio” Programación”. A tal efecto, pulse las teclas Izquierda, Derecha y OK simultáneamente. Es necesario pulsar a la vez estas teclas para evitar que alguien active involuntariamente dicho modo de servicio.

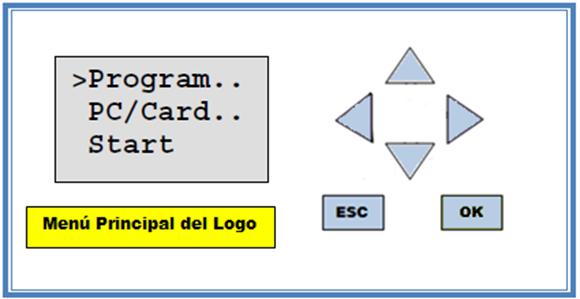

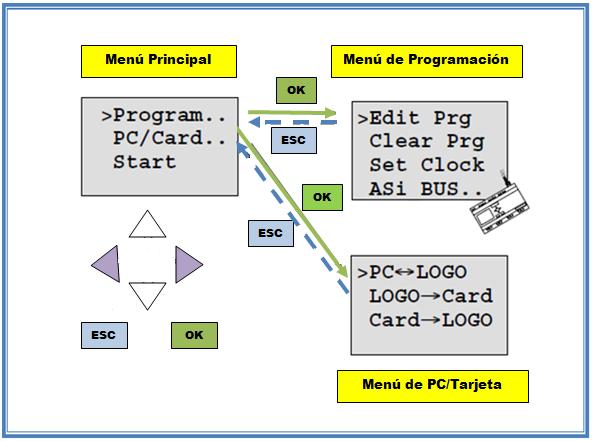

Tras pulsar las teclas se visualiza el menú principal de LOGO:

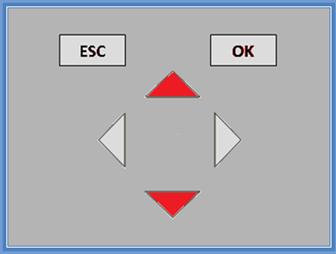

Delante de la primera línea aparece un “>”. Pulsando las teclas Arriba y Abajo se desplaza el “>” verticalmente. Posicione el  “>” en” Program...” y pulse la tecla OK.

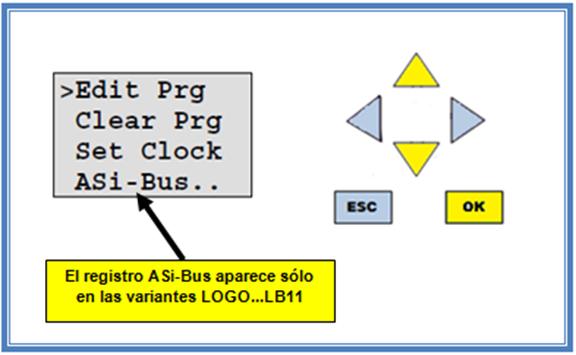

LOGO pasa al menú de programación:

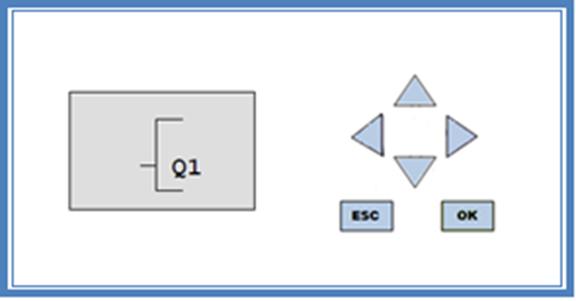

Aquí también se puede desplazar el ”>” mediante las teclas Arriba y Abajo . Posicione el ”>” en ”Edit Prg” (edición, es decir, introducción de programa) y pulse la tecla OK. LOGO visualiza ahora la primera salida (Q1):

Mediante las teclas Arriba y Abajo pueden elegirse las demás salidas. A partir de ahora comienza la introducción del circuito.
