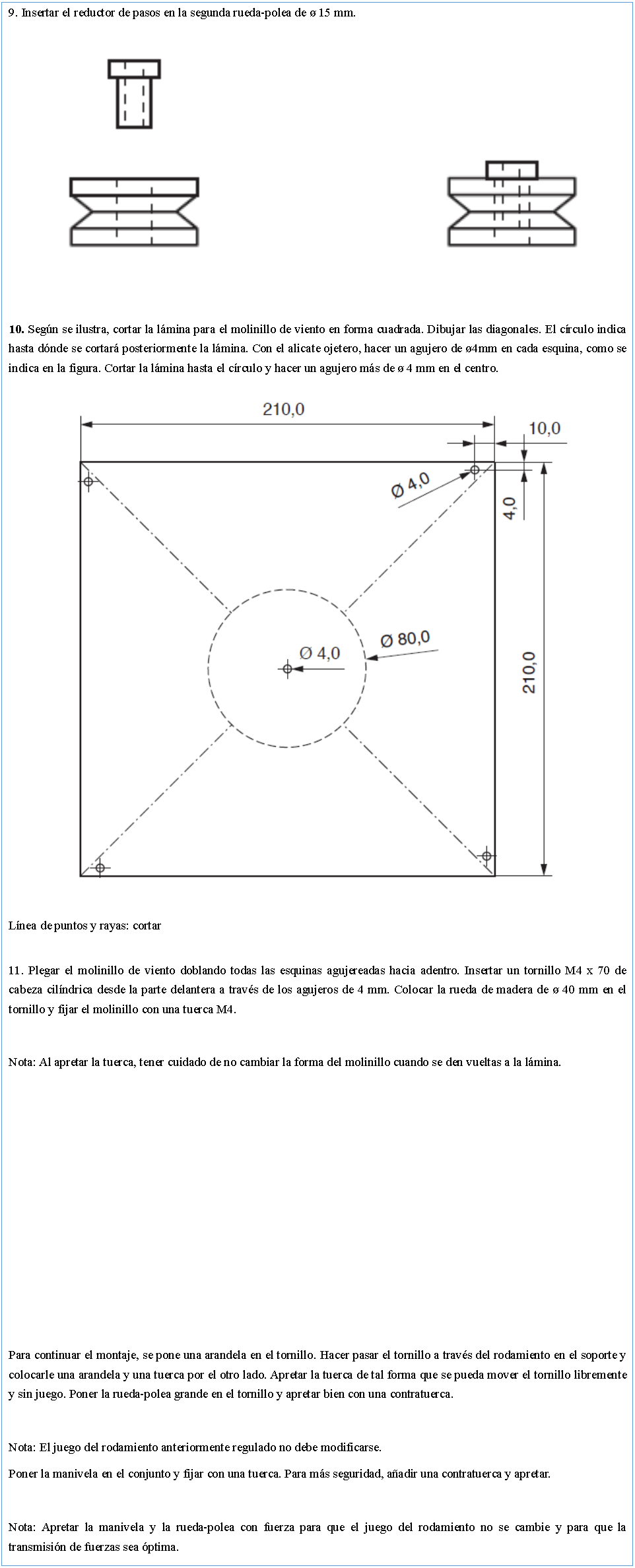

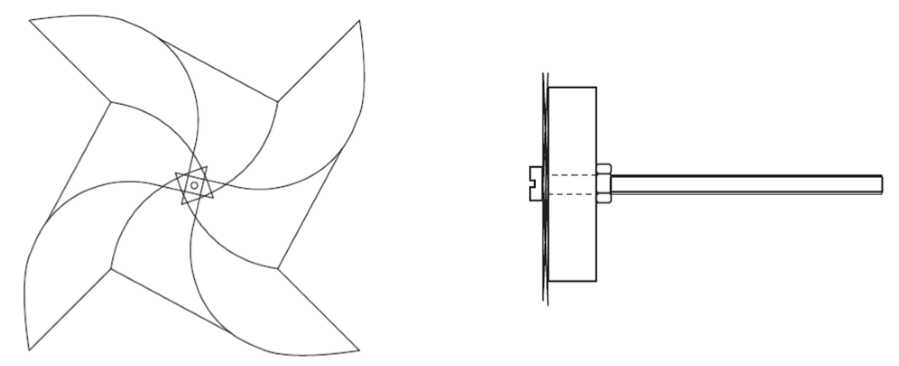

Flecha izquierda: Pagina Principal Cuadro de texto: 9. Insertar el reductor de pasos en la segunda rueda-polea de ø 15 mm.  10. Según se ilustra, cortar la lámina para el molinillo de viento en forma cuadrada. Dibujar las diagonales. El círculo indica hasta dónde se cortará posteriormente la lámina. Con el alicate ojetero, hacer un agujero de ø4mm en cada esquina, como se indica en la figura. Cortar la lámina hasta el círculo y hacer un agujero más de ø 4 mm en el centro.  Línea de puntos y rayas: cortar 11. Plegar el molinillo de viento doblando todas las esquinas agujereadas hacia adentro. Insertar un tornillo M4 x 70 de cabeza cilíndrica desde la parte delantera a través de los agujeros de 4 mm. Colocar la rueda de madera de ø 40 mm en el tornillo y fijar el molinillo con una tuerca M4. Nota: Al apretar la tuerca, tener cuidado de no cambiar la forma del molinillo cuando se den vueltas a la lámina. Para continuar el montaje, se pone una arandela en el tornillo. Hacer pasar el tornillo a través del rodamiento en el soporte y colocarle una arandela y una tuerca por el otro lado. Apretar la tuerca de tal forma que se pueda mover el tornillo libremente y sin juego. Poner la rueda-polea grande en el tornillo y apretar bien con una contratuerca. Nota: El juego del rodamiento anteriormente regulado no debe modificarse. Poner la manivela en el conjunto y fijar con una tuerca. Para más seguridad, añadir una contratuerca y apretar. Nota: Apretar la manivela y la rueda-polea con fuerza para que el juego del rodamiento no se cambie y para que la transmisión de fuerzas sea óptima.
