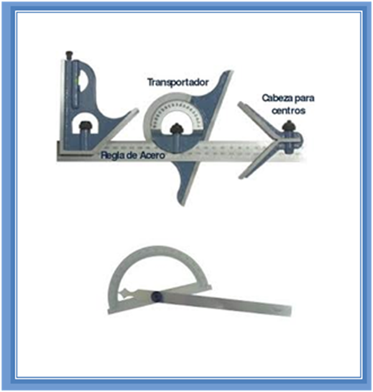

Transportador Universal para trazar ángulos (Goniómetro)

Es un instrumento de medición que se utiliza para medir ángulos. Consta de un circulo graduado de 180° o 360°, el cual lleva incorporado un dial giratorio sobre su eje de simetría, para poder medir cualquier valor angular.

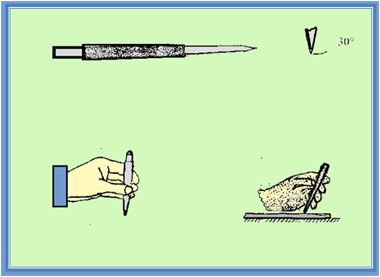

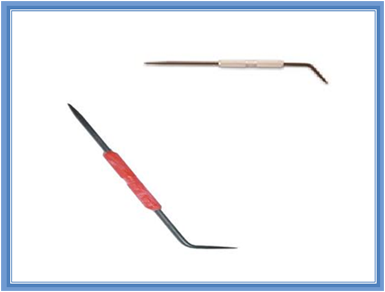

Punta de trazar

Es generalmente una pieza de acero delgado y puntiagudo con un Angulo que está entre los 15 ° y 30 °. Se utiliza para trazar la pieza a trabajar.

Manejo y utilización de la punta de trazar

Con un pie metálico

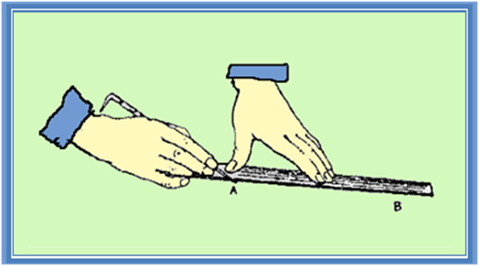

Situar el extremo de la punta de trazar en la marca “A” que puede haber sido realizada con un punzón.

Aproximar la regla hasta que esté en contacto con la punta de trazar (Inclinada hacia el extremo de la regla)

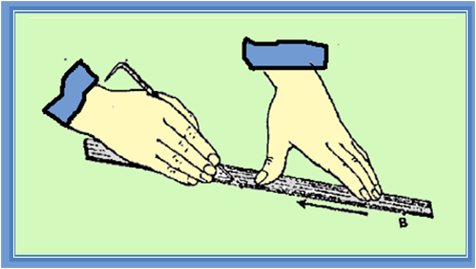

Colocar el canto de la regla en el centro de la segunda marca “B” haciendo pivotar o girar alrededor del punto de trazar “A”.

Mantener la regla en posición con la mano izquierda y trazar la línea.

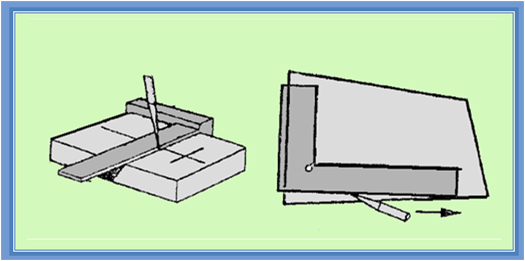

Trazado con escuadra

Se realiza de la misma forma que con el pie metálico, pero en este caso con las escuadras.

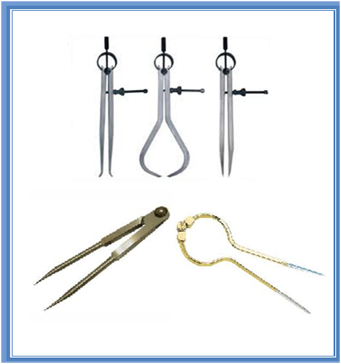

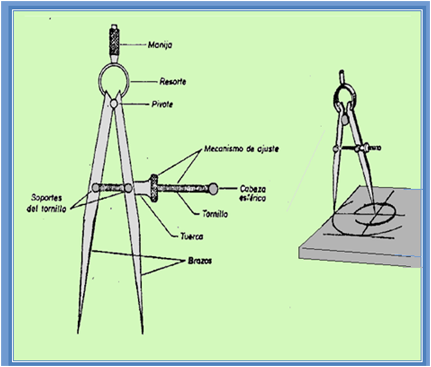

Compas de puntas

Se utiliza entre otras cosas, para trazar círculos, curvas o líneas paralelas.

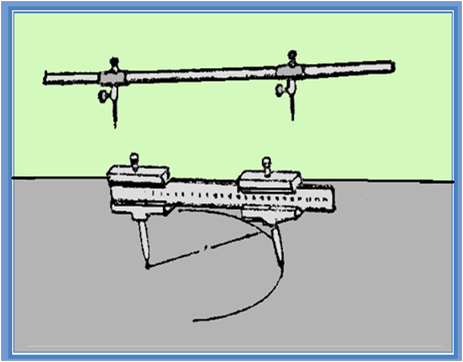

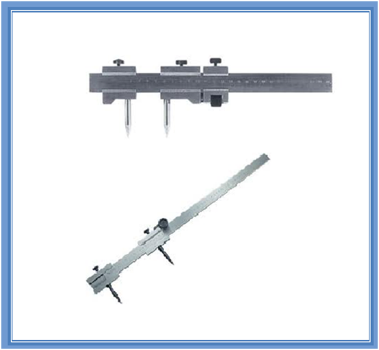

Compas de Vara

Se utiliza para trazar círculos o curvas mayores.

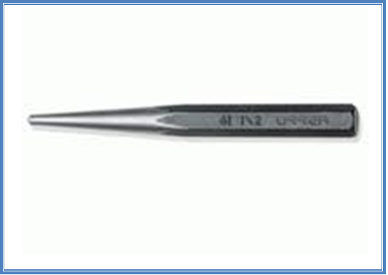

Punto de marcar

Se emplea para marcar los lugares donde debe taladrarse, cortar, hacer líneas, hacer calcos de plantillas, etc. La punta se afila normalmente a un Angulo de 30° a 60°.
