Procedimientos Técnicos

Nombre de/los Profesora/es: Brocani Leandro





Descripción:

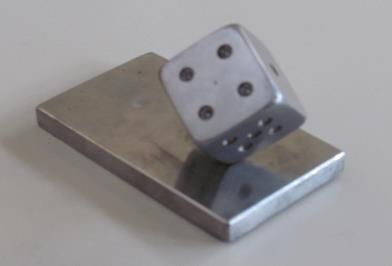

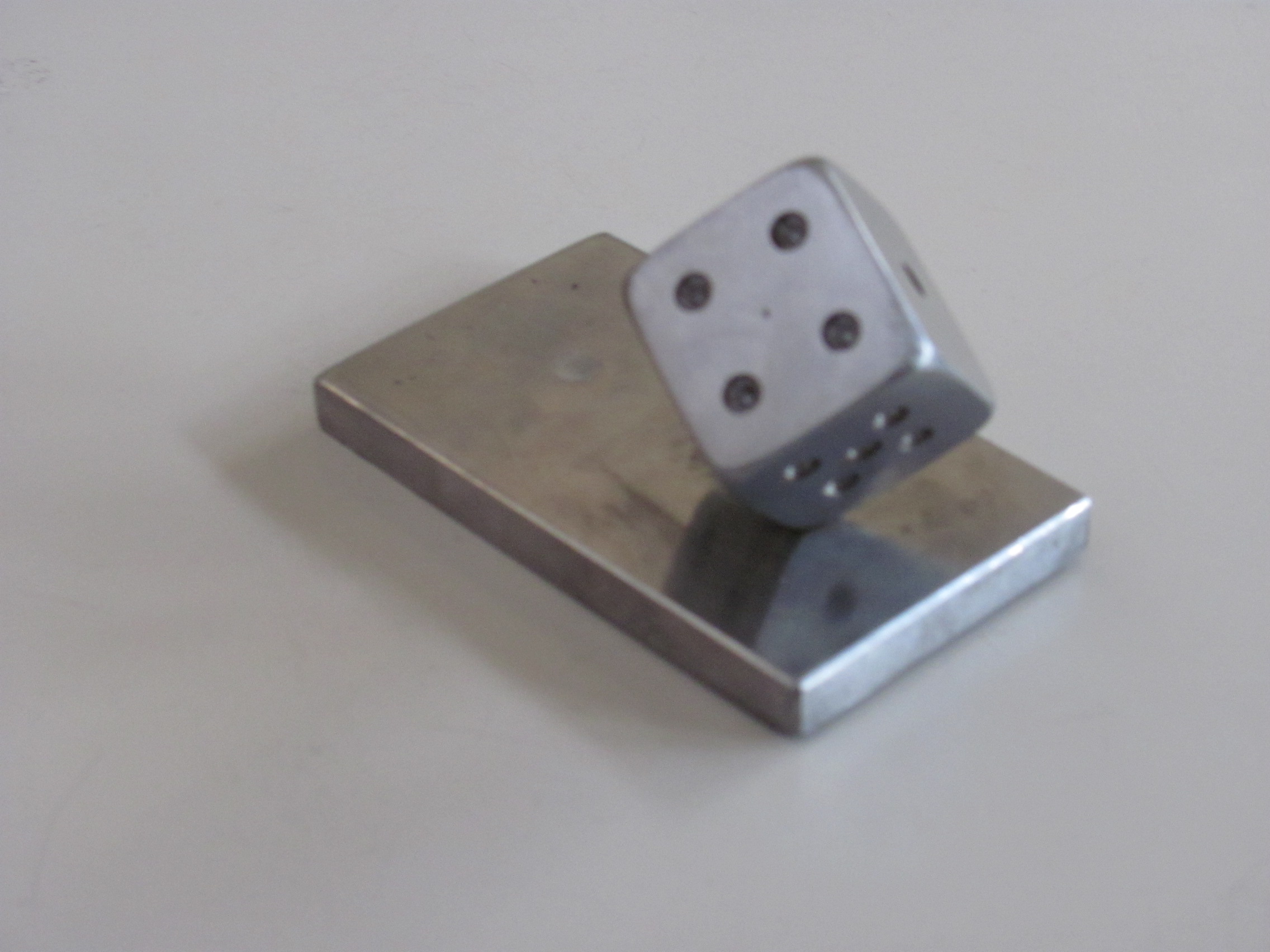

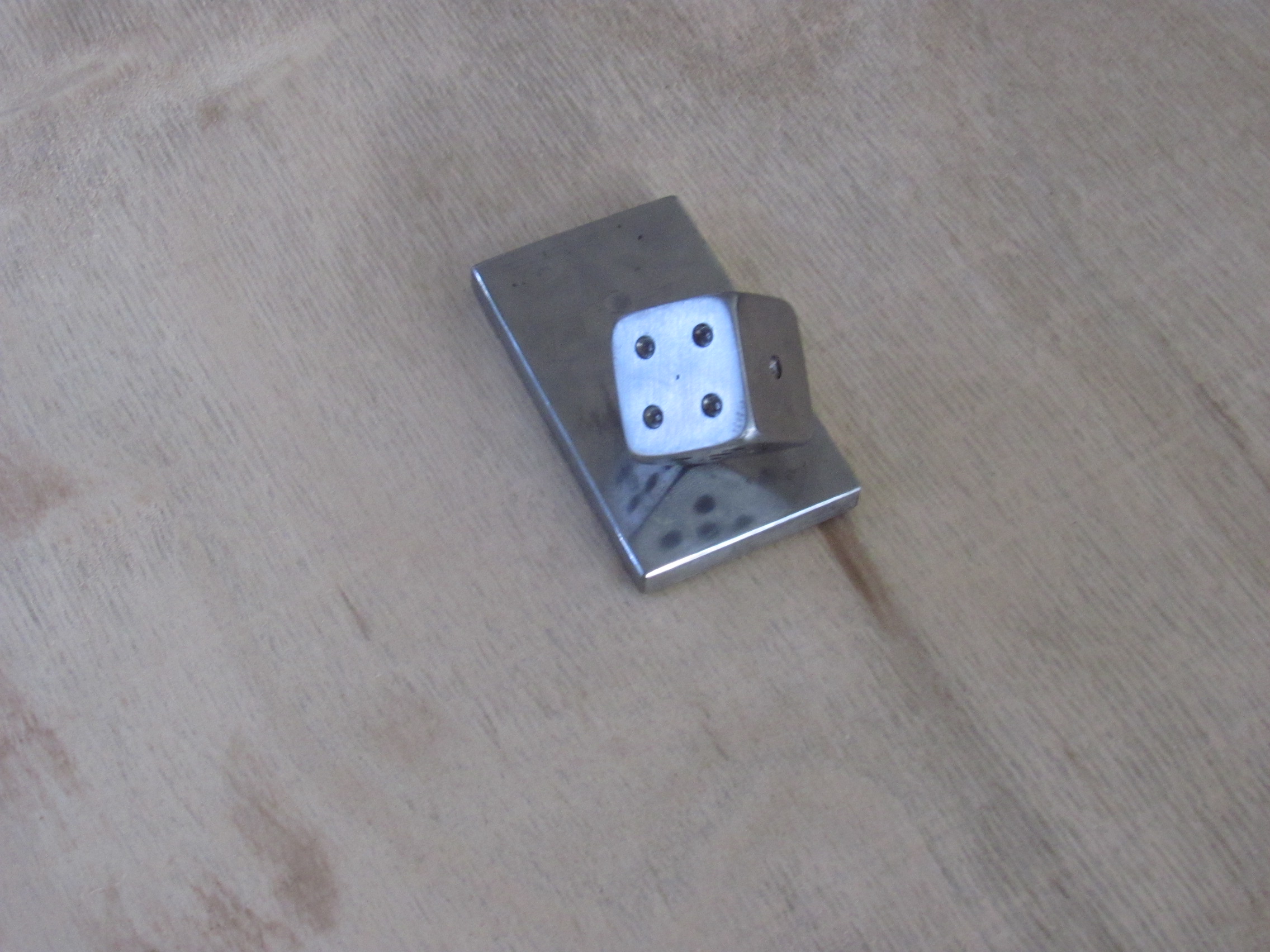

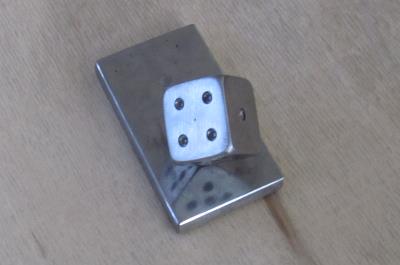

             CONSTRUCCION DEL DADO





OPERACIÓN Y TRAZADO

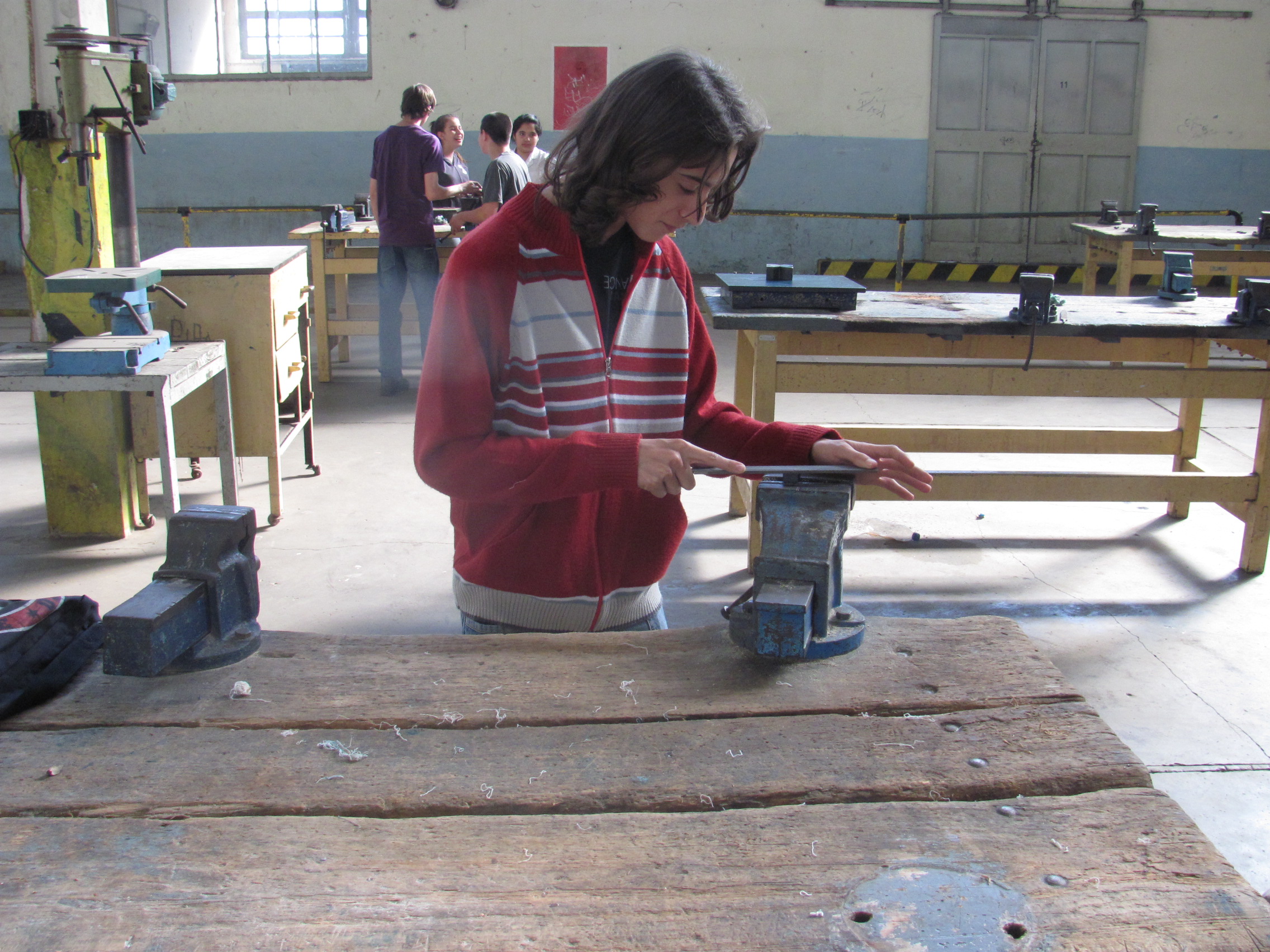

1° Trasladar la barra de acero desde el pañol hasta la morsa

2° Trazar y marcar la barra de acero SAE 1010

3° Colocar en la cierra mecánica y cortar a la medida adecuada



OPERACIÓN LIMADO

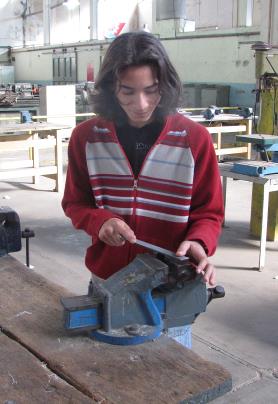

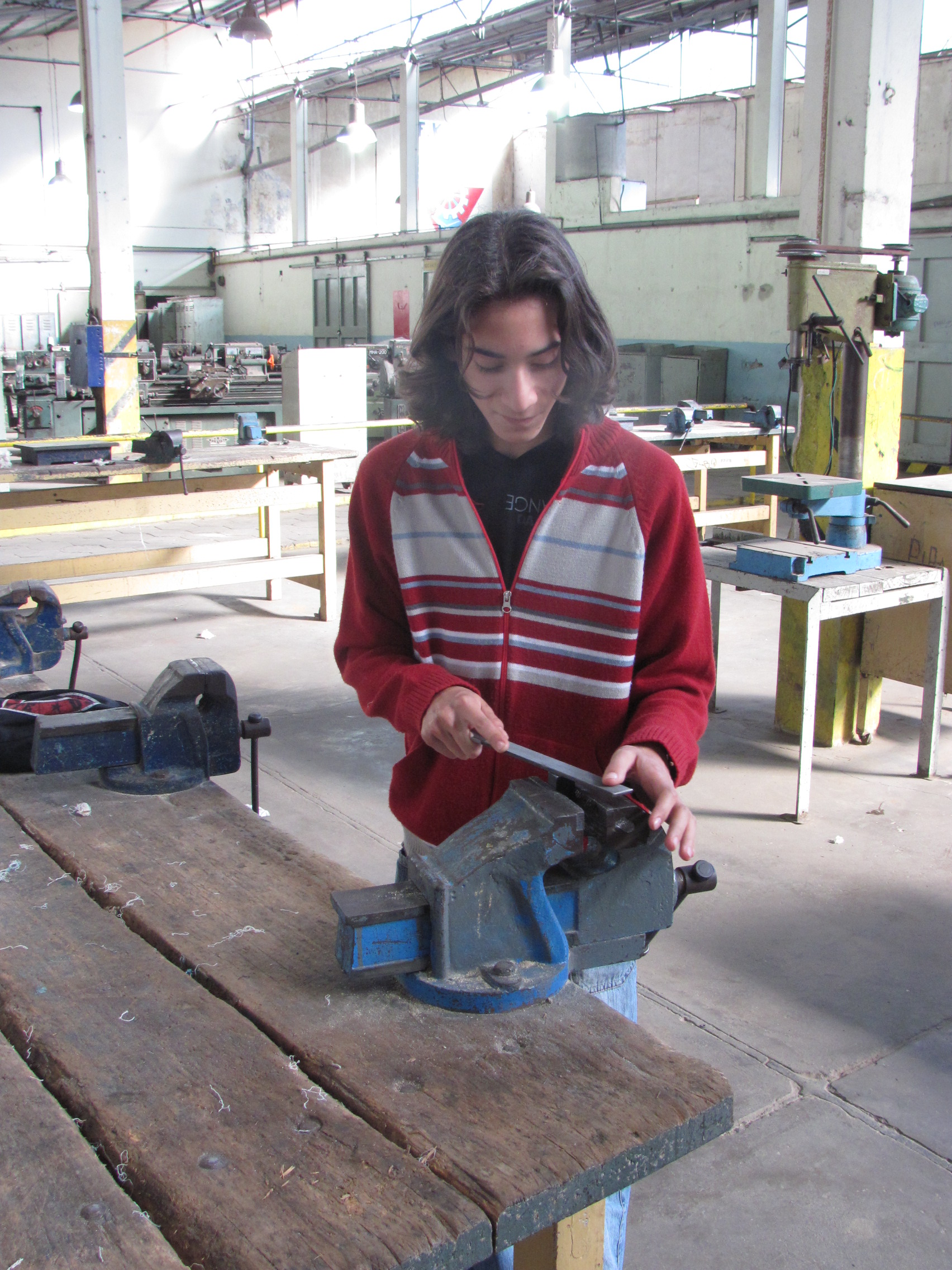

4° Limar la primer cara del dado hasta lograr la plenitud completa utilizando como guía el azul de Prusia

5° En base a la primer cara hacer las demás caras de tal manera que queden ortogonales entre si utilizando el prisma y el mármol.



LIMADO DE ARISTAS



6°  Una vez terminadas las caras del dado, trazar con un compa círculos en ella para eliminar las aristas extremas



TRAZADO DE NUMEROS



7° Trazar una cruz central en cada cara para determinar centros

8° Trazar en cada cara un cuadrado que este centrado, es decir, coincidente en su centro con la cruz central

9° Con los puntos trazados marcar los números del dado (que sumen siete entre caras opuestas)

10° Ya marcado los números, ir a la agujereadora  de banco  y hacer los números



CONSTRUCCION DE LA BASE PARA EL DADO



OPERACIÓN DE CORTE Y TRAZADO



11° Trasladar la barra de acero desde el pañol hasta la morsa

12° Trazar y marcar la barra de acero

13° Colocar en la morsa y cortar con una cierra de mano a la medida adecuada



OPERACIÓN LIMADO



14° Limar las cara de la base hasta que queden toda pintada con azul de Prusia utilizando el prisma



OPERACIÓN TRAZADO Y AGUJEREADORA



15° Una vez limada la base, trazar y marcar para agujerear

16° Trasladar la base y el dado a la morsa para agujerear

17° Ya agujereado la base y el dado pasarle el macho para hacerle la rosca

18° Ya echa la rosca, hacerle el fresado del lado de debajo de la base para ocultar la cabeza del tornillo

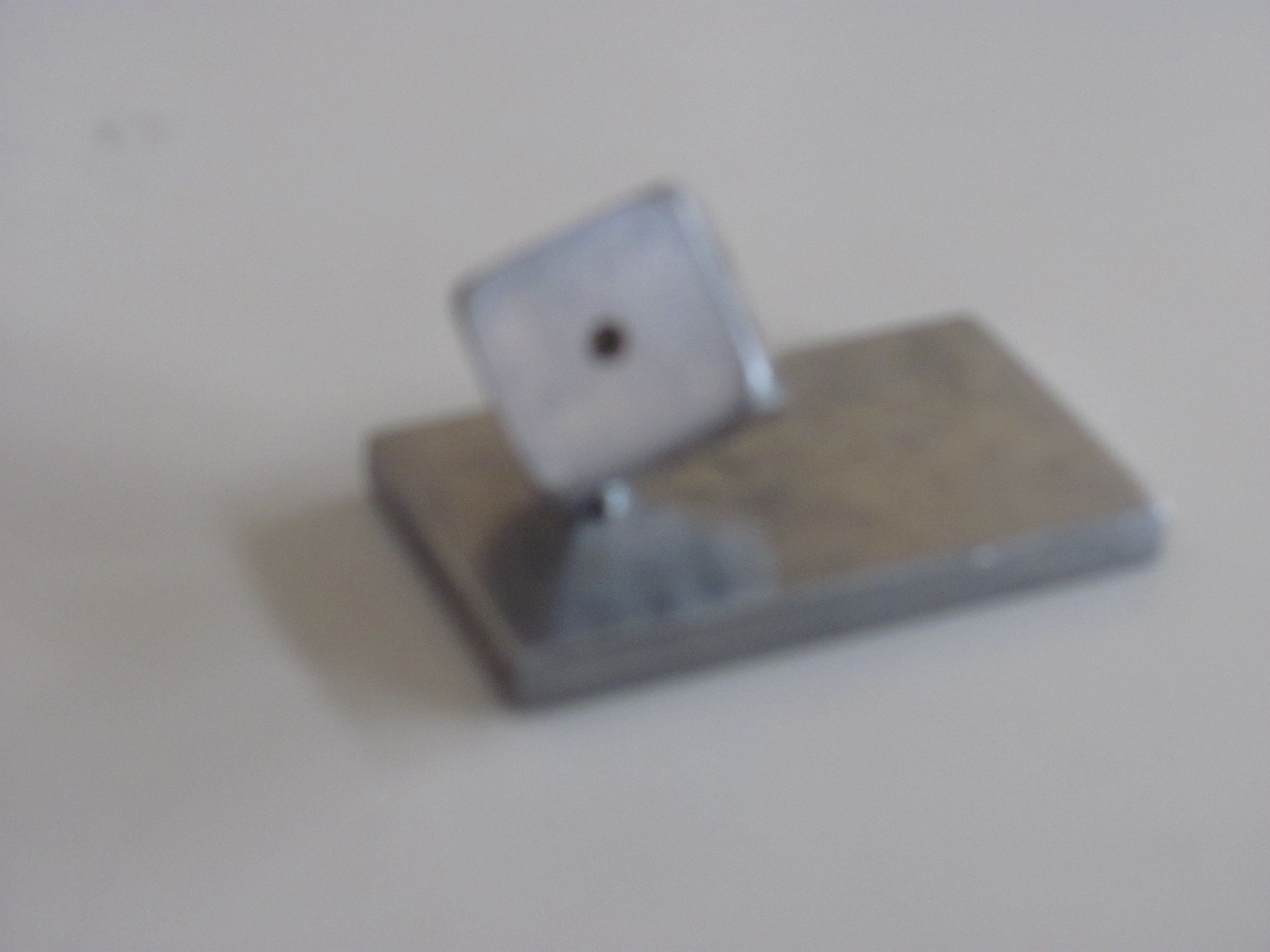

19° Enroscar el tornillo en la base y después enroscar el dado

20° cromar o barnizar
