Línea “C”: Se utiliza como línea de interrupción cuando el área a cortar sea grande.

Línea “D”: Se utilizara para interrumpir el dibujo de vistas y para limitar el área de cortes parciales.

Línea “E”: Se utilizara para la representación de contornos y aristas no visibles y en todos los casos  en que su uso se considere conveniente.

Línea “F”: Se utilizara para la representación de ejes, líneas de centros y circunferencias primitivas de engranajes, y posiciones extremas de piezas móviles.

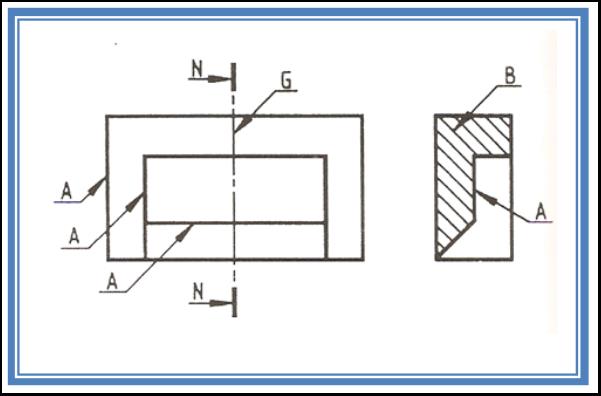

Línea “G”: Se utilizara para la indicación de secciones y cortes.

Línea “H”: Se utilizara para indicar incrementos o demasías en piezas que deben ser mecanizadas o sometidas a tratamientos determinados.
