La Tención aplicada para la construcción de estos circuitos eléctricos dependerán de la decisión de tu profesor.

En el caso de que realices estas actividades en tu hogar te recomiendo que utilices pilas o baterías de 9 Volt, para así resguardar tu seguridad y la de quienes te rodean.

11) Conexión de un tubo fluorescente de 105 watt

Al accionar el interruptor se encenderá el tubo fluorescente.

A: Balastro – B Tubo

12) Circuito de conexión de tanque.

En la instalación de llave flotante, la bomba encenderá cuando el tanque lo requiera.

13) Circuito conexión cisterna.

En la instalación de llave flotante, la bomba encenderá cuando el tanque cisterna lo requiera.

14) Circuito conexión tanque y cisterna combinados

15) Conexión de una campanilla de botón pulsador y un transformador.

Al accionar el pulsador se encenderá la campanilla y al soltarlo, la misma se apagara.

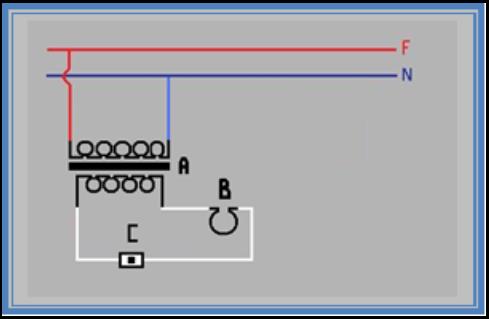

A: Transformador – B campanilla – C: Pulsador

16) Campanilla 220 volt

Al accionar el pulsador se encenderá la campanilla y al soltarlo, la misma se apagara.

A campanilla – B: Pulsador

17) Conexión de una lámpara con una llave de cuatro vías.

En este circuito la lámpara será comandada por cualquiera de los interruptores de combinación.

18) Foto control para lámparas de hasta 1500 Watt

En la instalación de Foto Control, la lámpara encenderá cuando el sensor se active por falta de luz.

19 ) Crear un sistema de llenado de tanque, en el cual la bomba se encenderá, cuando el tanque lo requiera y con la condición de que sea de noche.

Componentes e instrumentación

Esquema del montaje

20) Crear un sistema de llenado de tanque, en el cual la bomba se encenderá, cuando el tanque lo requiera y con la condición de que sea de noche. En dicho sistema al llenarse el tanque, deberá sonar una alarma avisando de este hecho.

Componentes e instrumentación

Esquema del montaje
