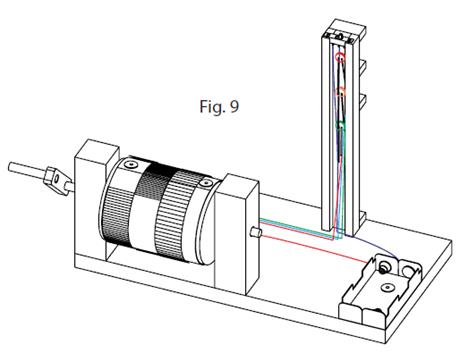

10. Doblar el cátodo (-) del LED rojo (11) hacia abajo y soldar con el cátodo (-) del LED amarillo (12). Soldar el cátodo (-) del LED amarillo con el cátodo (-) del LED verde (13). Cortar un trozo de 60 mm de cable eléctrico (14) y pelar los extremos. Soldar un extremo con el cátodo (-) del LED verde (13) y el otro extremo con la conexión izquierda del interruptor (10). Ahora cortar un trozo de 100 mm de cable eléctrico (14) y pelar ambos extremos. Soldar un extremo con la conexión central del interruptor (10) y el otro extremo con el cable negro del portapilas (9). Ver Fig. 9 y esquema de conexiones en esta página (4).

11. Pelar un trozo de 250 mm de cable eléctrico (14) y soldar el ánodo (+) del LED rojo (11). Soldar el otro extremo del cable con la cinta de latón en el extremo exterior del cilindro de contacto (ver esquema de conexiones).



Cortar un trozo de cable eléctrico (14) de aprox. 200 mm, pelar los extremos y soldarle un extremo con el ánodo (+) del LED amarillo (12). Soldar el otro extremo del cable con la segunda tira de latón en el cilindro de contacto.



Conectar otro pedazo de cable (150 mm) con el ánodo (+) del LED verde (13) y soldar el otro extremo del cable con la tercera tira de latón en el cilindro de contacto.

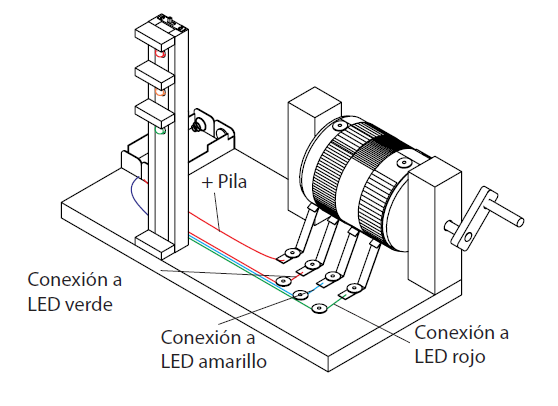

Soldar el cable rojo del portapilas con la la cuarta tira de latón (ver Fig. 10).

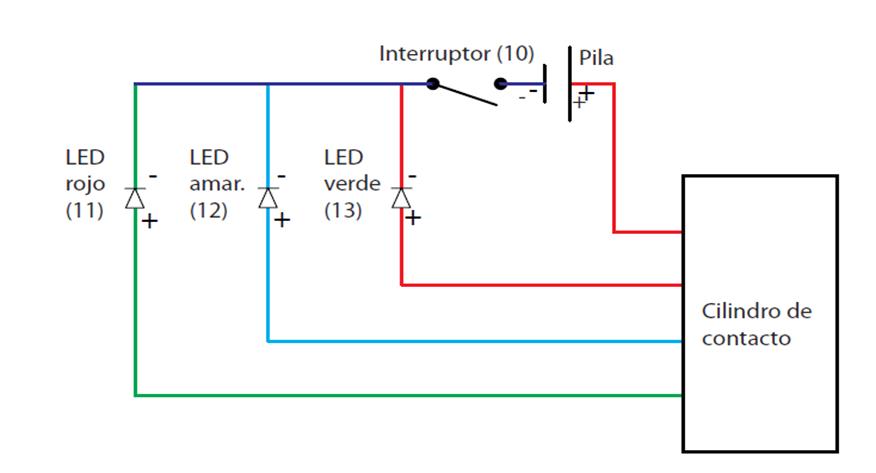

Esquema de conexiones

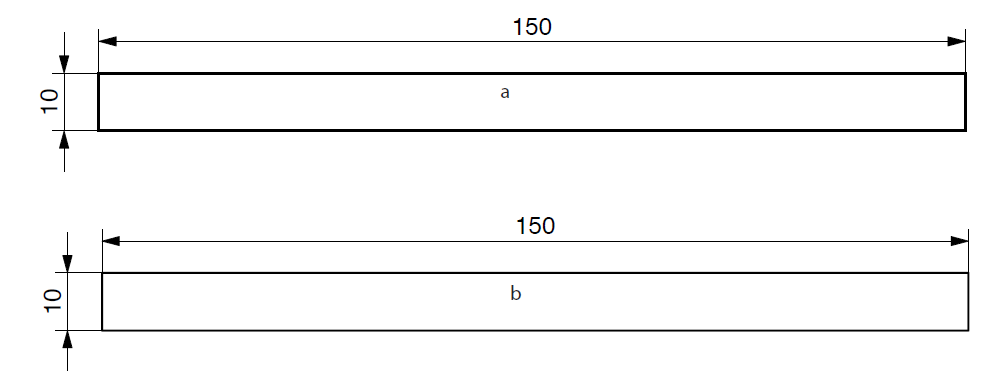

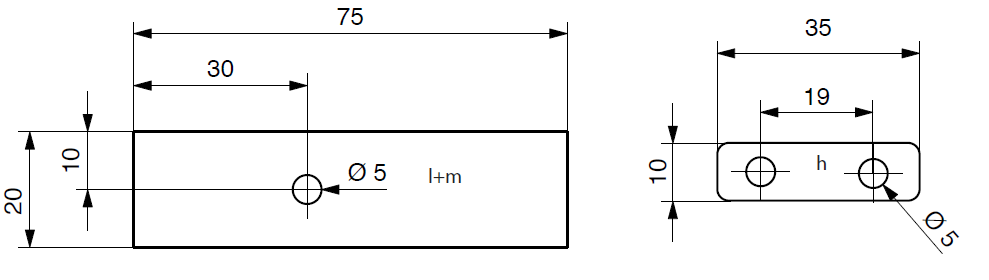

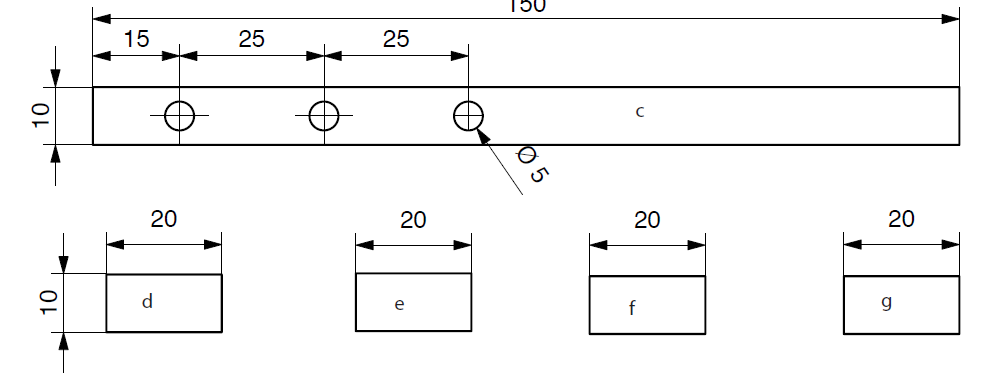

Plantilla de corte (listones)

E 1:1

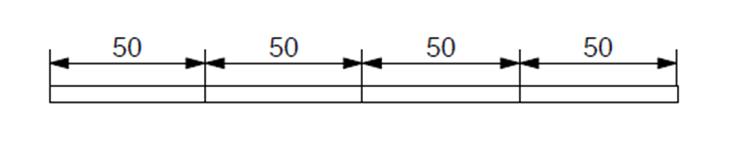

Recortes barra redonda:

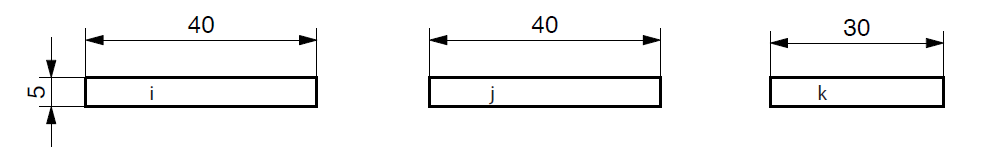

Recortes tira de latón



E 1: 2
