Los Sensores de Humedad se basan en que el agua no es un material aislante como el aire sino que tiene una conductividad eléctrica, por lo tanto un par de cables eléctricos desnudos (sin cinta aislante recubriéndolos) van a conducir una pequeña cantidad de corriente si el ambiente es húmedo; si colocamos un transistor en zona activa que amplifique esta corriente tenemos un detector de humedad.

Los Sensores Magnéticos básicamente detectan los campos magnéticos que provocan los imanes o las corrientes eléctricas. El principal es el llamado interruptor Reed; consiste en un par de láminas metálicas de materiales ferromagnéticos metidas en el interior de una cápsula que se atraen en presencia de un campo magnético, cerrando el circuito.

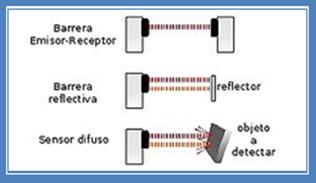

Los Sensores Infrarrojos son diodos capaces de emitir luz infrarroja y transistores sensibles a este tipo de ondas y que por lo tanto detectan las emisiones de los diodos. Esta es la base del funcionamiento de los mandos a distancia; el mando contiene diodos que emiten infrarrojos que son recibidos por los fototransistores del aparato.

Los diodos de infrarrojos son a simple vista idénticos a los LED, como se puede apreciar en la imagen, y se representan de la misma manera, mientras que el símbolo de los fototransistores es semejante al de los transistores normales pero añadiendo las flechas que representan la luz que reciben. Recordemos que las flechas salen del elemento cuando éste emite luz o radiación infrarroja y entran en él cuando el elemento recibe dicha radiación.

Los Sensores de Humo detectan los humos visibles mediante la absorción o difusión de la luz. Básicamente es un aparato de seguridad que detecta la presencia de humo en el aire y emite una señal avisando del peligro de incendio. Son utilizados para la detección de gases y humos de combustión que no son visibles a simple vista.

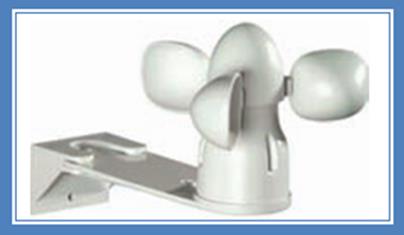

Sensor de Viento. La mayoría de los modelos de mercado se basan en el principio de funcionamiento de un anemómetro de paletas que giran a una velocidad proporcional al viento; el límite de velocidad puede ajustarse a través de un potenciómetro.

Sensor de Lluvia. Un sensor de lluvia ofrece una señal binaria cuando se detecta que se ha producido la caída de gotas de lluvia en cantidad suficiente. La utilización está relacionada con el riego de jardines, recogida de toldos, cierres de persianas, etc.

Acondicionamiento de señales

Normalmente las señales que recibe el microprocesador procedente de los sensores no son adecuadas para su procesamiento, por lo que deben ser modificadas. También deben ser acondicionadas al salir del controlador para hacerlas compatibles con los actuadores.

Para adecuar o acondicionar estas señales existen elementos que veremos a continuación:

Elementos de Protección: Protegen al microprocesador de señales eléctricas de voltaje o intensidad elevadas. Para ello se emplean los fusibles.

Amplificadores: Las señales emitidas por los sensores son de pocos milivoltios, por lo que resulta necesario amplificarlas. Para ello se emplean amplificadores operacionales.

Comparadores: Los comparadores, como su nombre lo indica, comparan las señales de entrada y de salida provenientes de la retroalimentación. Pueden ser analógicos -comparan magnitu­des similares en forma continua (corrientes eléctricas, distancias, presiones, etc.) o digi­tales -comparan señales "alto"-"bajo"-. Cuan­do la señal de retroalimentación no coincide con la de entrada, envían otra señal a los controladores para que accionen los actuadores y equilibren el sistema, hasta que la señal de sa­lida, en una nueva comparación, coincida con la de entrada. Permiten comparar las señales de entrada y salida. Se emplean amplificadores operacionales.

Filtros: Solo permiten el paso de una banda de frecuencias para eliminar las distorsiones de las señales analógicas de los sensores.

Convertidores de Señal: La salida de la mayoría de los sensores es de tipo analógico y deben convertirse en digitales. Del controlador a los actuadores debe hacerse la conversión contraria, de digital a analógico.



Procesadores y Controladores

Entre los sensores y los actuadores de un sistema de control está la unidad de controlcontrolador, que se encarga de analizar la información que le mandan los sensores, tomar decisiones y dar las órdenes para que actúen los elementos de salida.


Según la situación de control, el controlador puede configurarse como:



· Un circuito electrónico específico

· Un controlador lógico programable

· Un control por ordenador

Actuadores en los Sistemas de Control



El objetivo final de los sistemas de control automático consiste en iniciar, parar o regular el funcionamiento de los actuadores. Existen una gran cantidad de actuadores.

Cilindros Neumáticos e Hidráulicos. Proporcionan las fuerzas necesarias para partes móviles de maquinas y brazos de robots, a través de cilindros y pistones.

Motores Eléctricos. Los motores eléctricos de corriente continua se utilizan para proporcionar movimientos giratorios en los que se requiere mucha precisión.

Motores pasó a paso. Los motores paso a paso permiten controlar de forma precisa el ángulo de giro del motor, haciendo que el motor se coloque en una posición determinada.

Lámparas. Permiten suministrar luz cuando el sistema automático detecta a través de los sensores la falta de luz.

Sirenas. Se trata de un elemento que generalmente se utiliza en sistemas de seguridad, el mismo recibe una señal la cual transforma la energía eléctrica en energía sonora. Puede tener además diferentes sistemas luminosos que funcionan en conjunto con la disuasión sonora.



Electro Válvulas. Una electroválvula es una válvula electromecánica, diseñada para controlar el flujo de un fluido a través de un conducto como puede ser una tubería
