Letras y números (IRAM 4503)

Objeto

Establecer los tamaños y características de las letras y números a utilizar en dibujo técnico.

Condiciones generales

Alturas y espesores

Las alturas nominales de las letras y números de los espesores optativos “A " y "8", serán los indicados en la tabla.

Las letras mayúsculas, minúsculas, los números y los renglones se relacionarán entre sí.

Partiendo de una altura nominal 'h" se determinarán, para las letras y números, las características indicadas en la tabla siguiente.

Inclinación. La inclinación de las letras y números con respecto a la línea sobre la cual se trazan, será 75° ó 90°.

Ancho. El ancho de las letras y números, tomando como base al cuadriculado de las figuras siguientes, podrá variarse a voluntad.

Las líneas (IRAM 4502)

Los tipos de líneas, la proporción de sus espesores y su aplicación, serán los indicados en la siguiente tabla.

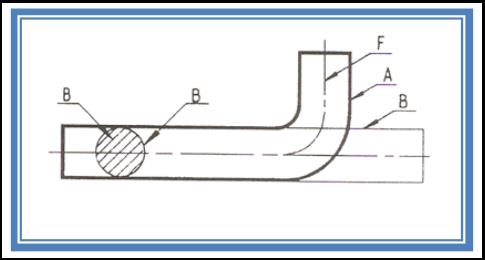

Línea continua “A”: Se utilizara para representar los contornos y las aristas visibles.

Línea continúa “B”: Se utilizara para representación de líneas de cota, líneas auxiliares de cota, ralladas en secciones y cortes, diámetro interior de rosca, etc.
