Sistemas Neumáticos

Los sistemas neumáticos son sistemas que utilizan el aire u otro gas como me­dio para la transmisión de señales y/o potencia. Dentro del campo de la neumática la tec­nología se ocupa, sobre todo, de la aplicación del aire comprimido en la automatización industrial (ensamblado, empaquetado, etc.)

Los sistemas neumáticos se usan mucho en la automatización de máquinas y en el campo de los controladores automáticos. Los circuitos neumáticos que convierten la energía del aire comprimido en energía mecánica tienen un amplio campo de aplicación (martillos y herramientas neumáticas, dedos de robots, etc.) por la velocidad de reacción de los actuadores y por no necesitar un circuito de retorno del aire.

En los sistemas neumáticos, el movimiento del émbolo de los cilindros de los ac­tuadores es más rápido que en los mecanismos hidráulicos. (Por ejemplo, el taladro y el mar­tillo neumático, responden muy bien a las exigencias requeridas en estos casos).

Un circuito neumático básico puede representarse mediante el siguiente diagrama funcional.

Los circuitos neumáticos utilizan aire sometido a presión como medio para transmitir fuerza. Este aire se obtiene directamente de la atmósfera, se comprime y se prepara para poder ser utilizado en los circuitos.

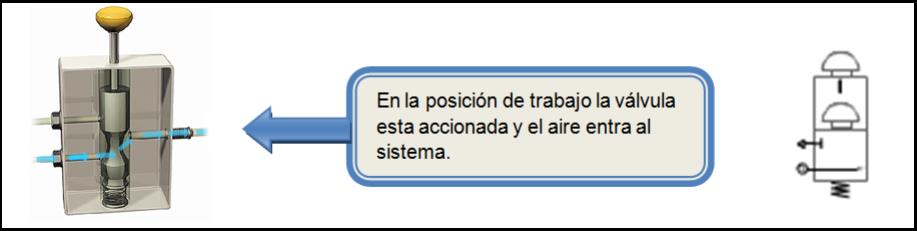

Válvula 3/2

Válvula 5/2

Los actuadores neumáticos, dispositivos que convierten energía neumática en energía mecánica, pueden ser de dos tipos: cilindro neumático (para movimientos linea­les) y motor neumático (para movimiento rotatorio continuo).



Válvulas neumáticas

Los mandos neumáticos están constituidos por elementos de señalización, elementos de mando y un aporte de trabajo. Los elementos de señalización y mando modulan las fases de trabajo de los elementos de trabajo y se denominan válvulas. Los sistemas neumáticos e hidráulicos están constituidos por:



· Elementos de información.

· Órganos de mando.

· Elementos de trabajo.

Para el tratamiento de la información de mando es preciso emplear aparatos que controlen y dirijan el fluido de forma preestablecida, lo que obliga a disponer de una serie de elementos que efectúen las funciones deseadas relativas al control y dirección del flujo del aire comprimido.

En los principios de la automatización, los elementos rediseñados se mandan manual o mecánicamente. Cuando por necesidades de trabajo se precisaba efectuar el mando a distancia, se utilizan elementos de comando por símbolo neumático.

Actualmente, además de los mandos manuales para la actuación de estos elementos, se emplean para el comando procedimientos servo-neumáticos, electro-neumáticos y automáticos que efectúan en su totalidad el tratamiento de la información y de la amplificación de señales.

La gran evolución de la neumática y la hidráulica han hecho, a su vez, evolucionar los procesos para el tratamiento y amplificación de señales, y por tanto, hoy en día se dispone de una gama muy extensa de válvulas y distribuidores que nos permiten elegir el sistema que mejor se adapte a las necesidades.

Hay veces que el comando se realiza manualmente, y otras nos obliga a recurrir a la electricidad (para automatizar) por razones diversas, sobre todo cuando las distancias son importantes y no existen circunstancias adversas.
