Sistemas Mecánicos Maquinas Maquina es todo artefacto capaz de transformar energía en trabajo. En las maquinas se pueden distinguir tres características que definen su comportamiento, alguna de las cuales o todas están presentes en cualquier maquina. Estas características son:
· Generadoras de movimiento. · Capases de transformar y aprovechar fuentes de energía de manera que sean utilizables para efectuar trabajo. · Cierto grado de autonomía que permite realizar operaciones por si misma.
|
|

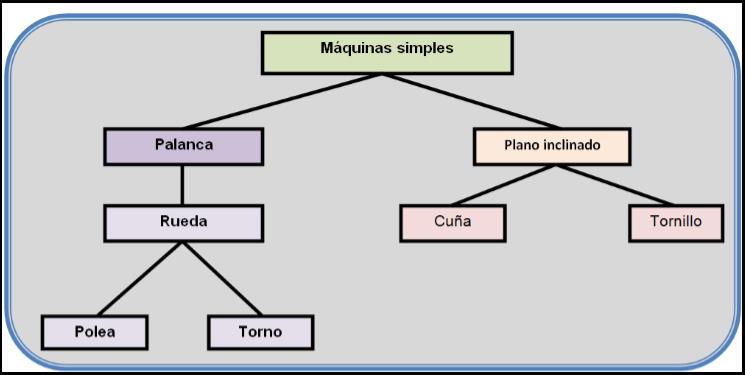

Maquinas simples En el campo de la mecánica se denominan maquinas simples a la de una sola pieza Las maquinas simples básicas son dos, la palanca y el plano inclinado y de estas derivan otras, de la palanca deriva la rueda (y de esta la polea y el torno), del plano inclinado derivan la cuña y el tornillo. Las maquinas simples permiten disminuir el esfuerzo para realizar un trabajo, pero toda disminución de la fuerza necesaria para realizar un trabajo va acompañado por un aumento reciproco de la distancia que recorre el punto de aplicación de la fuerza. |
|

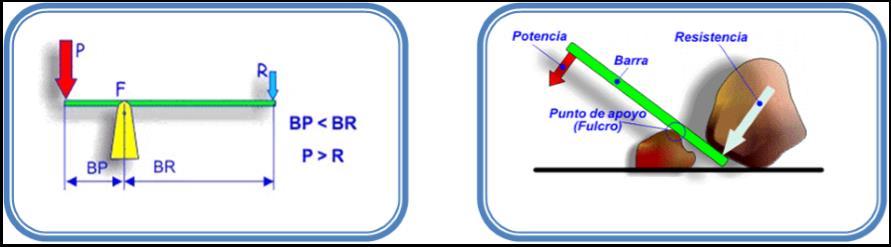

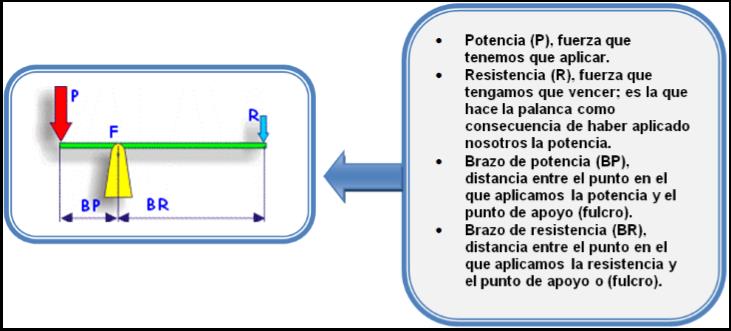

Palanca Desde el punto de vista técnico, la palanca es una barra rígida que oscila sobre un punto de apoyo (fulcro) debido a la acción de dos fuerzas contrapuestas (potencia y resistencia). En los proyectos de tecnología la palanca puede emplearse para dos finalidades: vencer fuerzas u obtener desplazamientos.
|
|
Las palancas de primer grado Las palancas de primer grado (genero) tienen el punto de apoyo (fulcro) entre la fuerza aplicada F y la resistencia R. La ventaja de las palancas de primer grado es mayor mientras más próximo éste el punto de apoyo del punto donde actúa la resistencia. Son ejemplos de palanca de primer grado las tijeras y las tenazas. |
|
Las palancas de segundo grado En las palancas de segundo grado (Genero) el punto donde actúa la resistencia se encuentra entre el punto de aplicación de la fuerza (F) y el punto de apoyo. Son ejemplos de las palancas de segundo grado, el rompenueces, la carretilla, etc. |
|
Palanca de tercer grado En las palancas de tercer grado (Genero) la fuerza (F) se aplica entre el apoyo y el punto donde actúa la fuerza resistente. Son ejemplos de palanca de tercer género las pinzas de depilar, las pinzas para mover brasas en las parrillas etc. |
|
Plano inclinado Es una maquina simple que se utiliza para reducir el esfuerzo necesario para levantar un cuerpo. Ejemplo la rampa.
|
|
Cuña Se llama cuña a un cuerpo solido, de forma prismática de sección triangular. La cara menor del prisma se llama cabeza, las laterales simplemente caras, y la arista opuesta a la cabeza filo. |
|
